핵 사용 된 연료 운송 버드 끝 충격 제한기

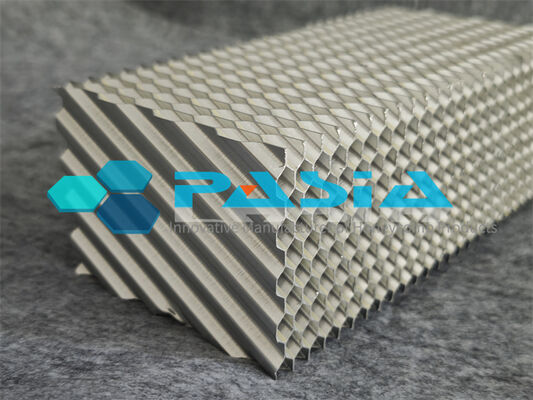

핵 폐기물 운송 용기 끝 충격 완화 장치를 위한 고압축 강도 알루미늄 허니콤 충격 흡수재


고압축 강도 알루미늄 허니콤 충격 흡수재는 핵 폐기물 운송 용기의 끝 충격 완화 장치를 위해 특별히 설계된 정밀 엔지니어링 에너지 흡수 코어입니다. 운송 용기의 상단과 하단 모두에 배치되는 이 흡수재는 운동 에너지를 흡수하고
10 CFR Part 71에서 요구하는 가상 9미터(30피트) 낙하 사고 시 관성 하중을 제한합니다.

경량 구조, 균일한 밀도, 명확하게 정의된 압축 강도 및 불연성 특성으로 인해 주요 용기 설계자들에게 선택된 이 고강도 허니콤은 규제 준수 및 핵 안전에 필수적인 예측 가능하고 일정한 힘의 압축 반응을 제공합니다.

4. 적용 분야: 폐기물 운송 용기 끝 충격 완화 장치
2. 작동 원리
충격 하중 하에서 알루미늄 허니콤은 점진적인 셀 벽 좌굴 및 접힘을 통해 제어된 소성 변형을 겪습니다. 이 붕괴는 재료 두께 전체에 걸쳐 균일하게 전파되어, 압축 스트로크 전체에 걸쳐 거의 일정한 힘 수준으로 운동 에너지를 변형 작업으로 변환합니다.
재료는 제조 중에 사전 압축되어 초기 피크 응력 스파이크를 제거하므로 하중 시작부터 즉각적이고 균일한 압축 강도를 제공합니다. 이 이상적인 탄성-완전 소성 거동은 정확한 감속 예측을 가능하게 하고 안전 분석을 단순화합니다.
4. 적용 분야: 폐기물 운송 용기 끝 충격 완화 장치

3. 주요 특징
특징 이점
고압축 강도 (2,000~3,850+ psi) 무거운 용기와 호환; 12.35 MPa 최소 평탄 응력 요구 사항을 충족하거나 초과
사전 압축 상태 초기 피크 응력 제거; 즉각적인 일정한 힘 반응 제공
양방향/다방향 구성 여러 방향에서 균일한 압축 강도; 기존 단방향 허니콤보다 우수
온도에 둔감 압축 강도가 -29°C ~ 93°C (-20°F ~ 200°F)에서 6% 미만으로 변동경량 공칭 밀도 22~27 lb/ft³ (조절 가능); 탑재 중량 최소화
불연성 강렬한 열에 노출되어도 연소되지 않음
분리 및 교체 가능 검사, 수리 및 제염 용이
---
4. 적용 분야: 폐기물 운송 용기 끝 충격 완화 장치

흡수재는 운송 용기의 각 끝에 장착된 충격 완화 장치 내에서 에너지 흡수 코어로 설치됩니다. 충격 완화 장치는 다음으로 구성됩니다:
· 내부 코어: 고압축 강도 알루미늄 허니콤 (본 제품)
· 외피: 전체 용접된 오스테나이트계 스테인리스강 또는 Inconel 625 스킨
· 부착: 고강도 패스너로 용기 본체에 볼트 체결
입증된 용기 적용 사례:
용기 설계 허니콤 구성 참조
GA-4 / GA-9 알루미늄 허니콤 충격 완화 장치
FuelSolutions™ TS125 양방향 알루미늄 허니콤 (2,250 psi 외부 코어)
HI-STAR 60 스테인리스강 스킨의 알루미늄 허니콤
NAC-STC 양방향 골판지 허니콤 (평탄 응력 ≥12.35 MPa)
Pasia Industries는 20년 이상의 경험을 가진 전문 첨단 허니콤 코어 혁신 및 제조업체로서 전 세계 시장에 다용도 허니콤 기반 제품을 공급합니다. 에너지 흡수 허니콤 코어는 접착제 본딩을 통한 기존 공정 또는 특수 접착제 사용을 제한한 기계 생산을 통한 혁신적인 공정을 기반으로 고온 저항, 화학 저항 등 특수 성능을 얻기 위해 생산될 수 있습니다. 충분한 기술 노하우와 경험을 바탕으로 다양한 셀 크기, 코어 밀도, 압축 강도, 모양 및 크기를 가진 다양한 응용 분야를 위한 표준 및 맞춤형 허니콤 에너지 흡수 장치가 고객에게 성공적으로 제공되었습니다. 알루미늄 허니콤은 높은 강도-중량비로 인해 에너지 흡수 응용 분야에 완벽한 재료입니다. 또한 우수한 수분 및 부식 저항성을 가지고 있습니다.

사양:

Pasia 허니콤 에너지 흡수 장치는 셀 크기, 포일 두께 및 레이어, 알루미늄 등급, 폭 및 길이 등을 기준으로 공급될 수 있습니다. 모양과 부품도 고객 요청에 따라 맞춤 제작할 수 있습니다. 압축 강도는 포일 두께와 특수 구조의 성능으로 달성될 수 있습니다.
밀도 범위 (파운드/입방피트)



테스트 데이터

일련 번호
