제품 상세 정보:
결제 및 배송 조건:
|
| 재산: | 부식 방지 | 크기(mm*mm): | 1200*1200 |
|---|---|---|---|
| 표면 처리: | 패시베이트됩니다 | 애플리케이션: | 자동차 안전 |
| 제품명: | 벌집형 에너지 흡수재 | 두께: | 일반 두께 20, 25 mm 또는 맞춤형 |

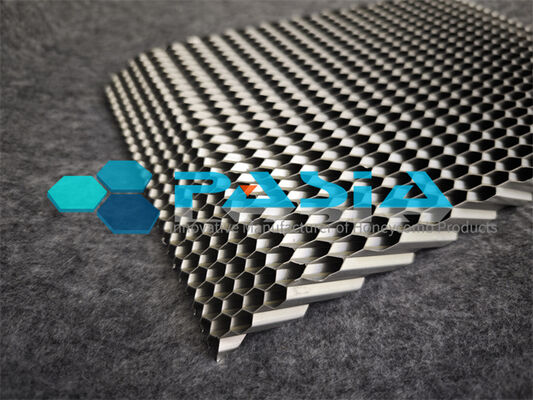

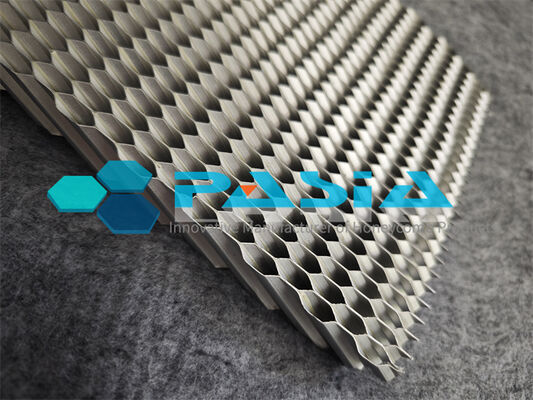

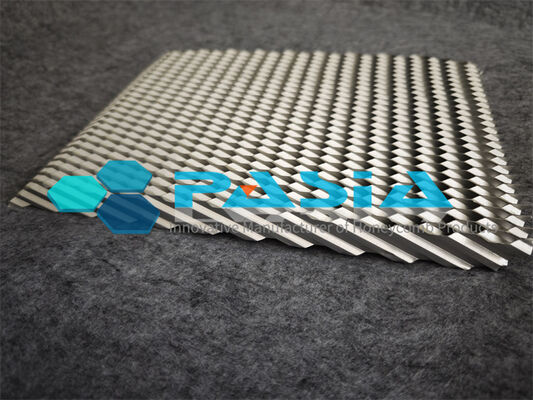

저속 충격을 위한 경사 두께 셀벽을 갖춘 5052 알루미늄 벌집형 에너지 흡수 장치
전문적인 고급 허니컴 코어 혁신업체이자 제조업체인 Pasia Industries는 20년 이상의 경험을 바탕으로 다용도 허니콤 기반 제품을 글로벌 시장에 공급하고 있습니다. 에너지 흡수 허니콤 코어는 고온 저항성, 내화학성 등과 같은 특별한 성능을 얻기 위해 특수 접착제를 제한적으로 사용하여 접착제 결합을 사용하는 기존 프로세스 또는 기계 생산을 통한 혁신적인 프로세스를 기반으로 생산할 수 있습니다. 충분한 기술 노하우와 경험을 바탕으로 다양한 응용 분야에 대한 광범위한 표준 및 맞춤형 허니컴 에너지 흡수제가 다양한 셀 크기, 코어 밀도, 압착 강도 모양 및 크기를 가진 고객에게 성공적으로 전달됩니다. 알루미늄 허니컴은 중량 대비 강도가 높기 때문에 에너지 흡수 분야에 완벽한 소재입니다. 또한 내습성과 내식성이 우수합니다.
다양한 두께의 셀 벽을 갖춘 5052 알루미늄 허니컴 에너지 흡수재는 저속 충격 응용 분야를 위해 특별히 설계된 고성능 충돌 방지 코어입니다. 경량 5052 알루미늄 합금 호일과 육각형 벌집 구조 및 정밀하게 등급이 매겨진 셀벽 두께 프로파일을 결합한 이 흡수체는 피크 힘을 줄이고 높은 압착력 효율성으로 안정적이고 제어된 에너지 소산을 제공합니다.
기존의 균일한 허니컴 코어와 달리 이 제품은 경사 두께 셀벽 설계를 사용합니다. 충격 면의 벽이 얇을수록 낮은 힘 수준에서도 안정적인 좌굴이 시작되고, 뒤쪽으로 갈수록 벽이 두꺼워지면 평탄 응력이 높아지고 에너지 흡수가 더 커집니다. 그 결과 힘-변위 곡선이 더 부드러워지고 최고 가속도가 낮아지며 저속 충돌, 낙하, 범프 상황에서 사람, 장비, 구조물을 더 잘 보호할 수 있습니다.
---
주요 특징
· 5052 알루미늄 합금 코어
중량 대비 강도, 내식성, 성형성, 피로 성능이 우수합니다. 자동차, 철도, 해양, 항공우주 지상 지원 및 산업 응용 분야에 적합합니다.
· 기울기 두께 세포벽
충돌 시작 및 에너지 흡수를 최적화하기 위해 셀 벽 두께는 코어 전체에서 점진적으로 변경됩니다. 이는 높은 총 에너지 흡수를 유지하면서 초기 피크 힘을 감소시킵니다.
· 저속 충격에 최적화됨
제어된 변형과 낮은 전달력이 중요한 저속 충돌, 낙하 방지, 범프 스톱 및 충격 완충 장치에 이상적입니다.
· 높은 비에너지 흡수율(SEA)
단위 질량당 강력한 에너지 흡수 기능을 제공하여 설계자가 안전 성능을 저하시키지 않고 무게를 줄이는 데 도움이 됩니다.
· 안정적이고 예측 가능한 파쇄
점진적인 접힘과 조절된 버클링으로 갑작스러운 붕괴를 방지하고 내충격성을 향상시킵니다.
· 맞춤형 형상 및 성능
셀 크기, 포일 두께, 그라데이션 프로파일, 패널 치수 및 표면 처리를 프로젝트에 맞게 조정할 수 있습니다.
---
작동 방식
흡수체는 알루미늄 벌집형 셀의 점진적인 플라스틱 버클링을 통해 작동합니다. 기울기 두께 셀 벽은 단계별 반응을 생성합니다.
1. 초기 충격 단계 - 얇은 세포벽이 먼저 변형되어 초기 최대 힘을 낮게 유지합니다.
2. 중간 단계 - 벽 두께가 점차 증가하여 정체 응력이 증가하고 더 많은 에너지를 흡수합니다.
3. 치밀화 단계 - 후면 벽이 두꺼워지면 최종 붕괴에 저항하여 안전한 정지 거리와 높은 총 에너지 흡수율을 제공합니다.
이 설계는 극한의 고속 충돌을 관리하는 것보다 최대 힘을 제한하는 것이 더 중요한 경우가 많은 저속 충격 보호에 특히 효과적입니다.
명세서:
Pasia Honeycomb Energy Absorbers는 셀 크기, 호일 두께 및 층, 알루미늄 등급, 너비 및 길이 등에 따라 공급될 수 있습니다. 모양과 부품도 고객의 요청에 따라 맞춤 설정할 수 있습니다. 파쇄 강도는 호일 두께와 특수 구조의 성능에 따라 달성될 수 있습니다.
| 밀도 범위(입방피트당 파운드) | 셀 크기 범위(직경 인치) | 합금 | 호일 두께(mm) | 포일 층 |
| 1-10 | 1/8, 1/4, 3/8, 3/4, 3/16 등 | 3003/5052 | 0.04, 0.05, 0.06, 0.08, 0.1 | 싱글, 더블 또는 트리플 |
| 샘플 로트 | 사양 | D1.5-(0.05+0.05)-3003 | |
| 고객 | 기준 | ||
| 필수값 | 결론 | 일반 분쇄 강도: 9.6MPa | |
| 테스트 대상 | 시간 |
테스트 항목: 알루미늄 벌집 일반 분쇄 강도
테스트 데이터
| 연속물 | 샘플 이름 | 폭(mm) | 길이(mm) | 최대하중(N) | 파쇄강도(MPa) |
| 알루미늄 벌집 코어 | 49.0 | 48.0 | 27487.99 | 9.70 | |
| 알루미늄 벌집 코어 | 50.0 | 48.0 | 31790.69 | 9.57 | |
| 알루미늄 벌집 코어 | 48.0 | 48.0 | 24778.45 | 9.59 | |
| 알루미늄 벌집 코어 | 48.0 | 50.0 | 30205.60 | 9.52 | |
| 최대값 | 50.0 | 50.0 | 31790.69 | 9.70 | |
| 최소값 | 48.0 | 48.0 | 24778.45 | 9.52 | |
| X바 | 48.8 | 48.5 | 28565.68 | 9.60 |
테스트 곡선:
