제품 상세 정보:
결제 및 배송 조건:
|
| 재산: | 경량 | 크기(mm*mm): | 1200*1200 |
|---|---|---|---|
| 표면 처리: | 패시베이트됩니다 | 애플리케이션: | 자동차 안전 |
| 제품명: | 벌집형 에너지 흡수재 | 두께: | 일반 두께 20, 25 mm 또는 맞춤형 |

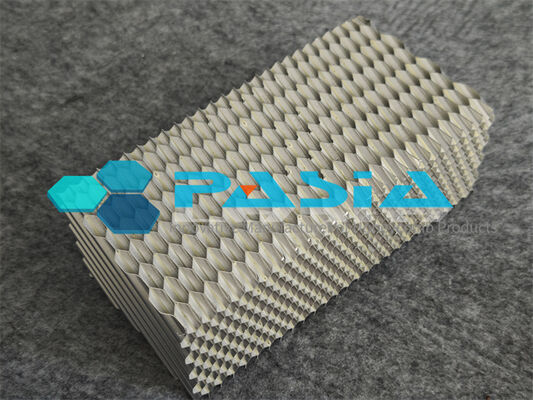

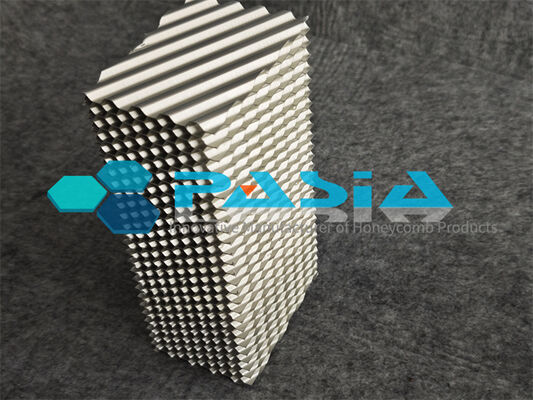

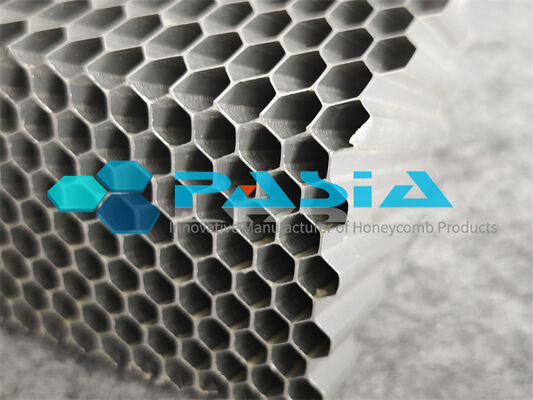

우수한 무게 대비 강도 비율 최소 반동 및 긴 크러시 스트로크 에너지 흡수 알루미늄 허니컴 코어
우리의 알루미늄 허니콤 코어는 수동 안전 시스템과 충격 에너지 관리를 위해 특별히 제작되었으며, 여기서 모든 그램과 모든 밀리미터의 크러시 스트로크가 중요합니다. 항공우주 등급의 합금 포일과 정밀 결합된 육각형 셀 구조를 결합함으로써 우리는 세 가지 중요한 차원에서 기존 폼과 폴리머 버퍼보다 성능이 뛰어난 구조적 코어를 제공합니다.
1. 우수한 무게 대비 강도 비율
육각형 기하학적 구조는 벽이 얇은 알루미늄을 매우 견고한 내하중 매트릭스로 변환합니다. 동일한 질량에서 이 코어는 폴리머 대안보다 2~3배 더 높은 안정 응력을 유지합니다. 동일한 강도에서는 부품 무게가 최대 40%까지 감소합니다. 이는 더 가벼운 어셈블리, 더 낮은 장착 하중 및 더 큰 설계 자유로 이어지며, 특히 자동차, 항공우주 및 철도 충돌 관리 시스템에 유용합니다.
2. 최소 리바운드
탄성중합체 또는 가스 충진 흡수재와 달리 당사의 알루미늄 허니컴은 셀 벽의 제어되고 점진적인 플라스틱 접힘을 통해 변형됩니다. 에너지는 탄력적으로 저장되지 않고 영구적인 소성 작업으로 소산됩니다. 반동력은 지속적으로 최대 압착력의 5% 미만으로 반동이 거의 0입니다. 이는 코어가 에너지를 한 번 흡수하고 찌그러진 상태를 유지하기 때문에 2차 충격 위험을 제거하고 구속 시스템 튜닝을 단순화합니다.
3. 긴 크러시 스트로크
사용 가능한 스트로크 비율(압쇄 변위/원래 높이)이 75%를 초과하는 이 코어는 매우 긴 감속 거리를 제공합니다. 고원 힘은 대부분의 스트로크에서 안정적으로 유지되어 거의 이상적인 "구형파" 힘 시간 프로파일을 가능하게 합니다. 스트로크가 길다는 것은 주어진 충격 속도에 대한 최대 감속도가 낮다는 것을 의미합니다. 이는 탑승자 보호 및 민감한 장비 생존에 직접적인 이점이 됩니다.
4. 에너지 흡수 효율
높은 플래터 응력, 긴 스트로크 및 최소 반동의 조합으로 체적 에너지 흡수(E<sub>v</sub>)가 일반적으로 8~15MJ/m³이고 파쇄 효율(평균 대 최대 힘의 비율)이 0.85 이상입니다. 각 셀은 독립적인 에너지 소산 장치로 작동하여 준정적 충격부터 고속 충격(최대 20m/s)까지 예측 가능하고 속도에 민감하지 않은 성능을 보장합니다.
---
일반적인 응용 분야
· 자동차 범퍼 빔, 크래시 박스, 측면 충격 빔
· 항공기 바닥 구조물 및 헬리콥터 승무원 좌석 스트로크 장치
· 철도 안티 클라이머 및 커플러 충돌 요소
· 모터스포츠 충격 감쇠기 및 유출 장벽
· 산업 기계 및 낙하 테스트 보호 팔레트
---
이 코어를 선택하는 이유는 무엇입니까?
이는 단순히 분쇄 가능한 충전재가 아니라 설계 가능한 에너지 흡수재입니다. 셀 크기, 포일 게이지 및 코어 밀도는 특정 힘 스트로크 창에 맞게 조정됩니다. 우리는 생산 전에 성능을 검증하기 위해 전체 FEA 재료 카드(LS-DYNA, PAM-CRASH, Abaqus) 및 프로토타입 분쇄 테스트를 제공합니다.
긴 충돌 거리에 걸쳐 가볍고 예측 가능하며 반동이 없는 에너지 관리를 요구하는 엔지니어에게 이 알루미늄 허니컴 코어는 벤치마크 솔루션입니다. 충격 에너지 요구사항에 대해 논의하려면 당사 기술팀에 문의하세요. 당사는 스트로크별로 안전성을 제공합니다.
주요 사양 및 기술 매개변수
에너지를 흡수하는 알루미늄 허니컴 코어의 성능은 주로 포일 두께, 셀 측면 길이 및 코어 높이의 세 가지 기하학적 매개변수에 의해 결정됩니다. 이 중에서 θ = t/b(포일 두께 대 셀 측면 길이) 비율이 핵심 지표입니다. θ가 클수록 에너지 흡수 성능이 더 좋습니다.
일반적인 재료 및 사양
| 매개변수 카테고리 | 사양 범위 | 일반적인 값 |
| 합금 등급 | AA3003, AA5052, AA5056 | 3003 H18 / 5052 H24 |
| 포일 두께 | 0.015~0.15mm | 0.04~0.06mm |
| 셀 측면 길이 | 0.4~10mm | 1.0~5.0mm |
| 코어 높이 | 2~300mm | 10~200mm |
| 밀도 범위 | 30~300kg/m³ | 30~80kg/m³(에너지 흡수형) |
| 압축 고원 응력 | 1~30MPa(밀도에 따라 다름) |
3~15MPa
|
| 체적비에너지흡수(SEA_v) | 3.32~5.03MJ/m³ |
4.0MJ/m3
|
Pasia Honeycomb Energy Absorbers는 일반적으로 코어의 처음 몇 밀리미터가 이미 분쇄되어야 하는 사전 분쇄 후 필요한 부품으로 기계가 완성된 상태로 공급되어 초기 힘 피크를 약화시킵니다. 초기 힘 피크는 높지만 짧은 기간 동안만 발생하며 그 후 벌집 모양을 변위하는 데 필요한 힘이 빠르게 감소하고 이벤트 전반에 걸쳐 일정한 수준을 유지합니다. 에너지 흡수 장치는 맞춤형 프로젝트 사양을 위해 개발되거나 다음을 포함한 광범위한 응용 분야의 연속 생산을 위해 개발될 수 있습니다.
일반적인 애플리케이션 시나리오
응용 분야별 용도 핵심 장점
철도 운송 고속 열차/지하철 전면 안티 클라이머, 에너지 흡수 블록 안정적인 힘 출력, 높은 비에너지 흡수, 제어 가능한 변형 모드
자동차 안전 정면 충돌 장벽, 트럭 장착형 감쇠기(TMA) 경량, 제어 가능한 장벽 강성
항공우주 항공기 바닥 패널, 화물 라이너, 랜딩 기어 쿠션 높은 강도 대 중량 비율, 높은 에너지 흡수 효율
해병/해군 선박 선체, 해군 격벽 보호 우수한 충격 저항성, 제어 가능한 변형 모드
폭발 방지 폭발 격납 용기, 방폭 샌드위치 구조 우수한 변형성, 탁월한 쿠션 및 에너지 흡수
테스트 데이터
| 연속물 | 샘플 이름 | 폭(mm) | 길이(mm) | 최대하중(N) | 파쇄강도(MPa) |
| 알루미늄 벌집 코어 | 49.0 | 48.0 | 27487.99 | 9.70 | |
| 알루미늄 벌집 코어 | 50.0 | 48.0 | 31790.69 | 9.57 | |
| 알루미늄 벌집 코어 | 48.0 | 48.0 | 24778.45 | 9.59 | |
| 알루미늄 벌집 코어 | 48.0 | 50.0 | 30205.60 | 9.52 | |
| 최대값 | 50.0 | 50.0 | 31790.69 | 9.70 | |
| 최소값 | 48.0 | 48.0 | 24778.45 | 9.52 | |
| X바 | 48.8 | 48.5 | 28565.68 | 9.60 |
테스트 곡선:
