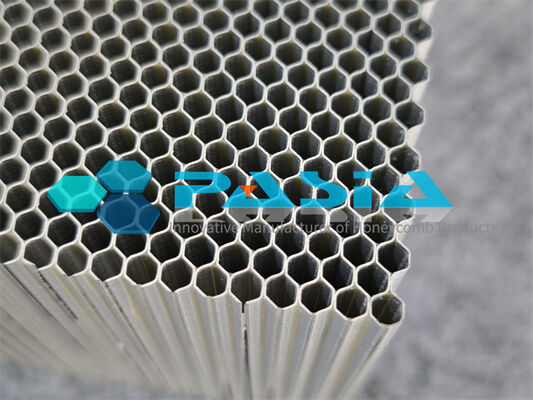

9미터 낙하 테스트 사고 시나리오를 위한 사전 파쇄 양방향 알루미늄 벌집 충격 흡수 장치 (일정한 힘 플래토 포함)

9미터 낙하 시험 사고 시나리오를 위한 사전 압축 양방향 알루미늄 벌집 충격 흡수 장치

사전 압축 양방향 알루미늄 벌집 충격 흡수 장치는 핵 폐기물 운송 용기 충격 제한 장치를 위해 특별히 설계된 고성능 에너지 흡수 장치입니다. 10 CFR Part 71 규제 낙하 시험의 엄격한 요구 사항을 충족하도록 설계된 이 흡수 장치는 9미터(30피트)의 가상 사고 시나리오에서 예측 가능하고 일정한 힘으로 에너지를 소산시킵니다.

기존의 단방향 벌집 재료와 달리, 이 제품은 양방향 주름 구조를 특징으로 하여 두 직교 방향에서 균일한 에너지 흡수를 가능하게 하며, 전통적인 벌집 구조의 단방향 제한을 극복합니다. 사전 압축 공정은 바람직하지 않은 초기 최대 응력을 제거하여 이상적인 탄성-완전 소성 압축 응답을 제공합니다.

---

2. 기술 원리

2.1 압축 메커니즘

평면 외 압축 하중 하에서 알루미늄 벌집 구조는 점진적인 소성 변형을 겪습니다. 얇은 벽 셀은 처음에 탄성 좌굴을 겪고, 셀 벽이 힌지처럼 접히고 제어된 방식으로 접히면서 소성 붕괴가 이어집니다. 이 균일한 붕괴 과정은 벌집 두께 전체에 걸쳐 전파되어 거의 일정한 힘 수준에서 운동 에너지를 변형 작업으로 변환합니다.

2.2 사전 압축의 장점

사전 압축은 벌집 블록에 제어된 초기 소성 변형을 도입하여 붕괴 시작과 관련된 최대 하중을 제거합니다. 아래의 특성 압축 곡선에서 볼 수 있듯이, 사전 압축된 재료는 하중이 가해지자마자 상당히 균일한 응력 플래토를 달성합니다.

3. 주요 특징

특징 설명 이점

사전 압축 상태 제조 중 초기 소성 변형 도입 최대 응력 제거; 즉각적인 일정한 힘 응답

양방향 에너지 흡수 주름 설계로 두 직교 축에서 압축 가능 충격 방향에 관계없이 보호 제공

일정한 힘 플래토 약 70% 변형률까지 균일한 압축 응력 유지 예측 가능한 감속; 정확한 안전 분석 가능

온도 불감성 -20°F ~ 100°F(-29°C ~ 38°C)에서 안정적인 성능 모든 운송 및 보관 조건에서 신뢰성

내식성 5052 알루미늄 합금, 양극 산화/부동태 처리 해양 운송 및 장기 보관에 적합

높은 강도-중량비 밀도 범위: 1-10 lb/ft³; 압축 강도 맞춤 가능 최대 보호를 극대화하면서 페이로드 무게 최소화

---

4. 기술 사양

4.1 표준 구성

매개변수 사양

재료 알루미늄 합금 5052 (내식성 등급)

구성 양방향 주름 벌집

상태 사전 압축 (최대 응력 제거)

플래토 응력 ≥15 MPa (12.35 MPa 최소 요구 사항 충족)

셀 크기 맞춤 가능 (1/8", 1/4", 3/8", 3/4", 3/16" 사용 가능)

포일 두께 0.04–0.10 mm (맞춤 가능)

포일 층 단일, 이중 또는 삼중

최대 압축 스트로크 원본 두께의 최대 70%

4.2 성능 특성

매개변수 값

에너지 흡수 효율 0% ~ 약 70% 변형률에서 일정한 힘 플래토

작동 온도 범위 -29°C ~ 38°C (-20°F ~ 100°F)

습도 범위 0–100% (성능 저하 없음)

밀도 범위 1–10 lb/ft³ (응용 프로그램별 맞춤 가능)

압축 강도 허용 오차 생산 로트별 지정된 허용 오차 준수

---

5. 양방향 설계 이점

5.1 구조 아키텍처

양방향 주름 벌집은 반정육각형 주름 구조를 특징으로 합니다. 이 구성은 Y 및 Z 방향 모두에서 에너지 흡수를 가능하게 하여 기존 벌집 재료의 단방향 제한을 극복합니다.

5.2 성능 검증

연구에 따르면 양방향 주름 벌집 알루미늄은 다음을 나타냅니다:

NAC-STC 유형 용기 보호에 필요한 12.35 MPa를 초과하는 15 MPa의 플래토 응력

단방향 벌집에 비해 더 긴 에너지 흡수 범위

축소 모델 검증: 10:1 크기 축소에서 103:1의 에너지 흡수 비율 입증

---

6. 9미터 낙하 시험 성능

6.1 규제 맥락

10 CFR Part 71에 따라 핵 폐기물 운송 용기는 격납 무결성을 손상시키지 않고 단단한 표면에 대한 가상 9미터(30피트) 낙하를 견뎌야 합니다. 이 사전 압축 양방향 벌집으로 채워진 충격 제한 장치는 다음을 수행해야 합니다:

모든 낙하 방향에서 최대 감속을 ≤60g로 제한

이벤트 기간 동안 용기에 부착된 상태 유지

오버팩이 대상 표면에 접촉하는 것을 방지

6.2 낙하 시험 구성

흡수 장치는 세 가지 중요한 낙하 자세에 걸쳐 검증되었습니다:

낙하 방향 시험 온도 중요 설계 고려 사항

수직 (끝) -30°F 최대 축 압축 요구량

수평 (측면) +120°F 가장 큰 접촉 면적; 측면 충격

경사 (30°/60°) 주변 복합 하중 조건

시험 항목: 알루미늄 벌집 평면 압축 강도

시험 데이터
