제품 상세 정보:
결제 및 배송 조건:
|
| 호일 두께: | 0.05mm | 크기(mm*mm): | 900*1500 |
|---|---|---|---|
| 표면 처리: | 양극산화처리 | 애플리케이션: | 원자력 발전소 |
| 제품명: | 에너지 흡수체 | 두께: | 25 밀리미터 또는 주문 제작됩니다 |

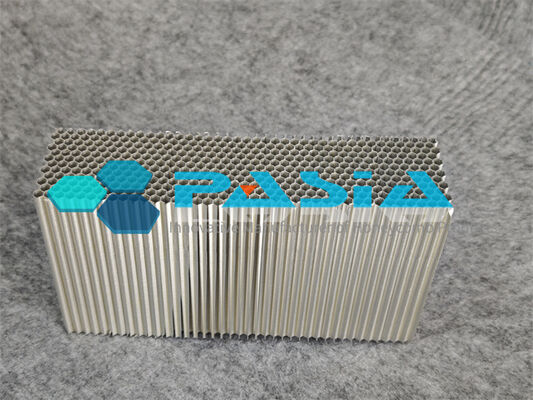

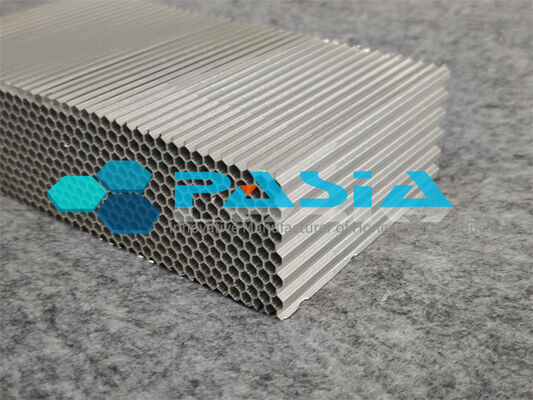

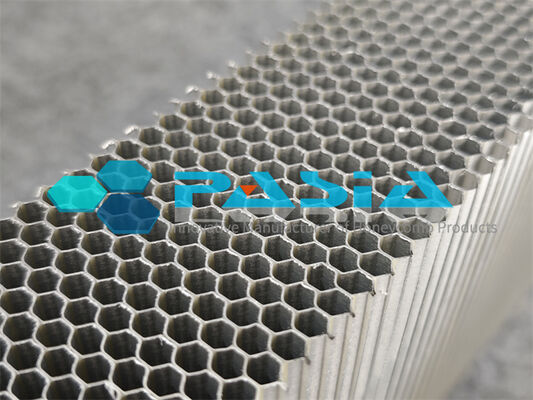

2단계 충격 보호 메커니즘을 위한 차차 세포 단위와 조정 가능한 이중 플라토 스트레스로 구성된 계층적 둥근 꿀집 에너지 흡수기
파시아 인더스트리스는 꿀집 에너지 흡수기의 선도적인 제조업체로서,예측 가능한 분쇄력.
자연에서 발견되는 위계적인 에너지 흡수 구조로부터 영감을 받아시트루스 껍질의 내부 구조는 우리의 계층적 둥지 꿀집 에너지 흡수기가 세포 재료 설계의 패러다임 변화를 나타냅니다중등 계층 단위를 전략적으로 통합하여이 혁신적인 구조는 전통적인 꿀집이 달성할 수 없는 독특한 두 플라테오 스트레스 반응을 제공합니다.. This dual-stage energy absorption profile enables tunable mechanical performance tailored for applications requiring distinct impact protection phases—from initial low-energy contact to high-velocity collision scenarios.
이 흡수기는 생물학적으로 영감을 받아 정밀 엔지니어링을 통해 자동차, 항공우주, 포장 및 보호 장비 분야에서 충돌성 표준을 재정의합니다.
---
주요 기계적 이점
성능 측정 대 전통적인 꿀집
압축 강도 2배 증가
특정 에너지 흡수 (SEA) 5배 증가
플라토 스테이지 듀얼 플라토 (vs. 싱글)
용량성 맞춤형 프로파일에 대한 두께 조절 가능한 1차/중차 벽
---
설계 의 과학
1이중 플라토 에너지 흡수 프로파일
기존의 꿀집 흡수기는 분쇄 과정에서 단일 평야 스트레스 영역을 나타내며, 다양한 충격 강도에 걸쳐 그 효과를 제한합니다.우리의 계층적 둥근 설계는 두 가지 다른 고원 시대를 소개합니다.:
· 1단계 플라토: 중등 세포벽의 붕괴로 지배됩니다.
· 단계 2 플라토: 더 높은 에너지 부하에 지속적인 저항을 제공하는 2차 둥근 단위의 순차적인 참여로 유발됩니다.
이 "두 단계" 메커니즘은 엔지니어가 서비스 수준 (예를 들어, 소규모 충돌, 진동 완화) 및 재난 사건 (예를 들어,g., 고속 충돌, 폭발 부하), 과도한 엔지니어링 없이 안전과 구조적 무결성을 최적화합니다.
2조정 가능한 기계적 특성
고정된 성능의 대안과는 달리, 우리의 흡수기는 다음과 같은 정확한 조정으로 완전한 조정성을 제공합니다.
· 1차 세포벽 두께는 초기 붕괴 스트레스를 조절합니다.
· 2차 단위 벽 두께는 두 번째 고원의 높기와 시작을 결정합니다.
· 비비판적 요충지에서의 전략적 세포벽 제거는 SEA를 손상시키지 않고 최대 15%까지 재료 소비를 줄이며, 모든 그램이 중요한 무게 최적화 디자인을 가능하게합니다.
이 설계의 유연성은 흡수기를 "프로그램 가능한" 세포 물질로 배치합니다.
3재료 및 제조 옵션
우리의 흡수기는 여러 첨단 제조 경로와 호환됩니다:
재료 시스템 프로세스 주요 이점
알루미늄 합금 (예를 들어, 3003/5052) 팽창/결합 고 강도 중량, 부식 저항성, ISO 9001 인증
PA12/탄소섬유 복합 3D 프린팅 (FDM/MJF) 극히 가볍고 복잡한 기하학, 빠른 프로토타입 제작
열탄화 폴리유레탄 (TPU) 3D 프린팅 복구 가능한 변형, 재사용 가능한 응용 프로그램에 높은 탄력성
연속 탄소 섬유/PLA 듀얼 노즐 FDM 93% 더 높은 평야 스트레스, 우수한 구조 안정성
3D 프린팅 버전은 전통적인 제조 제약을 극복하여 ±0.05mm까지의 정밀도로 복잡한 넥스트 아키텍처를 주문제작 할 수 있습니다.
---
두 단계의 충격 보호가 필요한 응용 프로그램
산업 사용 사례 왜 계층적 네스트 디자인
고속자동차 충돌 상자, 펌퍼 빔,문 침입 방지 막대기 듀얼 플라토는 조기 밀폐 없이 저속 주차 부름 (1단계) 및 고속 충돌 에너지 (2단계) 를 흡수
항공우주 헬리콥터 착륙체, UAV 몸체 버퍼,위성 표면 층 가벼운 무게 5 × SEA 개선
철도 운송 열차 충돌 에너지 관리 시스템, 결합 흡수기 일관된 힘 전달과 함께 긴 스트로크에서 지속적인 에너지 흡수
포장 고부가가치 전자제품의료기기 보호용 케이스 떨어지는 손상을 방지하기 위해 조정 가능한 평면 스트레스 (단계 1) 최저 시나리오에 대한 잔류 용량을 보장하는 동시에 (단계 2)
ATD 덤비 캘리브레이션 목 굴곡 인증 블록 두 플라토 프로파일은 정확한 안전 테스트를 위해 인간의 바이오피델릭 반응을 모방합니다.
폭발 및 탄도 보호 차량 하부 갑옷, 폭발 방패 연속 에너지 분산 메커니즘은 원폭파와 2차 잔해의 영향을 완화합니다.
사양:
파시아 꿀집 에너지 흡수기는 세포 크기, 필름 두께와 층, 알루미늄 등급, 너비와 길이 등을 기준으로 공급될 수 있습니다.모양과 부품은 또한 클라이언트의 요청에 따라 사용자 정의 될 수 있습니다분쇄 강도는 필름 두께와 특수 구조의 성능에 따라 달성 할 수 있습니다.
| 밀도 범위 (배스 피트당 파운드) | 세포 크기 범위 (지름인치) | 합금 | 필름 두께 (mm) | 필름층 |
| 1~10 | 1/8, 1/4, 3/8, 3/4, 3/16 등 | 3003/5052 | 0.04, 0.05, 0.06, 0.08, 0.1 | 단일, 이중 또는 삼중 |
| 샘플 롯 | 사양 | D1.5-(0.05+0.05)-3003 | |
| 고객 | 표준 | ||
| 요구 된 가치 | 결론 | 평평한 분쇄 강도: 9.6MPa | |
| 시험 | 시간 |
시험 항목: 알루미늄 꿀집 평면 분쇄 강도
테스트 데이터
| 연쇄 | 표본 이름 | 너비 ((mm) | 길이 ((mm) | 최대 부하량 ((N) | 분쇄 강도 (MPa) |
| 알루미늄 꿀집 코어 | 49.0 | 48.0 | 27487.99 | 9.70 | |
| 알루미늄 꿀집 코어 | 50.0 | 48.0 | 31790.69 | 9.57 | |
| 알루미늄 꿀집 코어 | 48.0 | 48.0 | 24778.45 | 9.59 | |
| 알루미늄 꿀집 코어 | 48.0 | 50.0 | 30205.60 | 9.52 | |
| 최대 값 | 50.0 | 50.0 | 31790.69 | 9.70 | |
| 최소 값 | 48.0 | 48.0 | 24778.45 | 9.52 | |
| 엑스 바 | 48.8 | 48.5 | 28565.68 | 9.60 |
테스트 곡선:
