| 호일 두께: | 0.05mm | 크기(mm*mm): | 900*1500 |
|---|---|---|---|
| 표면 처리: | 양극산화처리 | 애플리케이션: | 원자력 발전소 |
| 제품명: | 에너지 흡수체 | 두께: | 25 밀리미터 또는 주문 제작됩니다 |

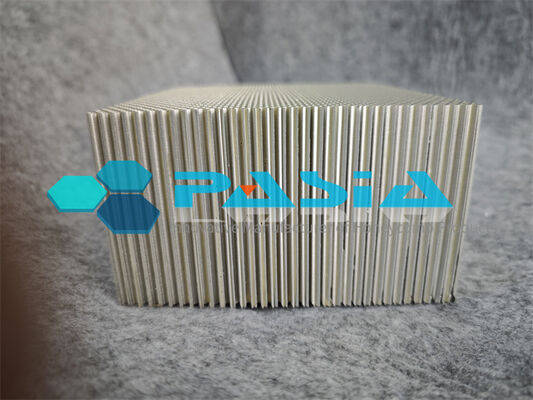

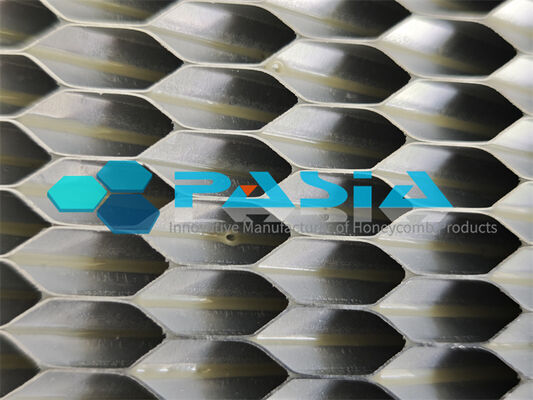

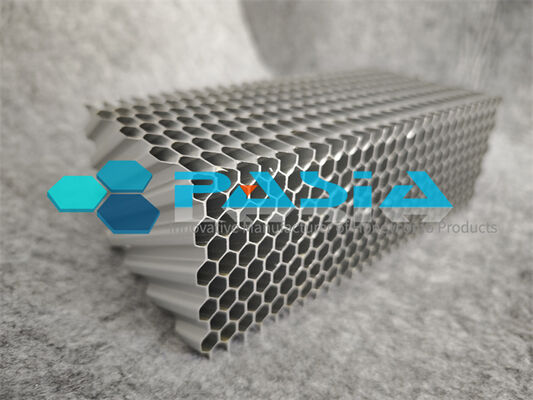

압축-비틀림 커플링 모드를 갖춘 보조 재entrant 기둥형 벌집 에너지 흡수 장치 및 고속 충격 시 SEA 3.2배 증가
허니콤 에너지 흡수 장치의 선도적인 제조업체인 Pasia Industries는 운동 에너지를 제어되고 예측 가능한 분쇄력으로 변환하는 고성능 알루미늄 허니콤 코어를 생산하는 데 특화되어 있습니다.
잘 알려진 음의 푸아송 비 효과와 에너지 흡수 능력을 갖춘 기존의 보조 재entrant 허니콤은 복잡한 서비스 조건에서 낮은 플래토 응력, 불안정한 변형, 전단 파괴 및 제한된 기계적 튜닝 가능성을 포함하여 엔지니어링 응용을 제한하는 고유한 한계에 직면해 있습니다. 당사의 보조 재entrant 기둥형 허니콤 에너지 흡수 장치는 혁신적인 압축-비틀림 커플링 메커니즘을 통해 이러한 과제를 극복합니다. 이 메커니즘은 허니콤 구조에 회전 변형 모드를 처음으로 도입하는 설계 혁신입니다.
그 결과 고속 충격 조건에서 비 에너지 흡수율(SEA)이 3.2배 증가하는 고성능 에너지 흡수 장치가 탄생했으며, 이는 경량 보호 구조의 새로운 기준을 설정합니다.
---
핵심 혁신: 압축-비틀림 커플링
평면 수축을 통해서만 변형되는 기존의 보조 허니콤과 달리, 당사의 기둥형 설계는 인장/압축-비틀림 커플링 효과를 통합합니다. 이 메커니즘은 축 압축 하중을 제어된 회전 변형으로 변환하여 여러 에너지 소산 경로를 동시에 활용합니다.
축 압축 - 셀 벽 붕괴를 통한 주요 에너지 흡수
비틀림 변형 - 회전 저항을 통한 이차 에너지 소산
상호 작용 커플링 - 개별 기여의 합계를 초과하는 총 에너지 흡수를 증폭시키는 모드 간의 상호 작용
이 다중 모드 변형 전략은 기존 보조 구조를 괴롭히는 전단 중심 파괴 및 불안정한 붕괴를 효과적으로 방지하여 극한 하중 조건에서도 일관되고 예측 가능한 성능을 보장합니다.
---
성능 이점
지표 기존 보조 재entrant 허니콤 당사의 보조 기둥형 허니콤
비 에너지 흡수율(SEA) 기준 3.2배 고속 충격 시 증가
변형 모드 단일(평면 수축) 이중(압축 + 비틀림 커플링)
변형 안정성 전단 파괴 및 불안정한 붕괴에 취약 회전 메커니즘을 통한 우수한 안정성
기계적 튜닝 가능성 제한 기하학적 매개변수 조정을 통한 광범위한 튜닝 가능성
하중 전달 기존 경로 전단 중심 변형을 억제하는 재구성된 경로
---
3.2배 SEA 향상이 달성되는 방법
고속 충격 시 SEA의 극적인 향상은 세 가지 시너지 메커니즘에서 비롯됩니다.
음의 푸아송 비(NPR) 효과 - 충격 시 보조 구조는 측면으로 수축하여 재료를 충격 영역으로 집중시키고 국부 저항을 향상시킵니다. 이 효과는 NPR 효과가 응력 크기와 분포 균일성을 크게 향상시키는 더 높은 속도에서 증폭됩니다.
압축-비틀림 커플링 - 기둥형 설계는 순수한 분쇄를 넘어서는 추가 에너지 소산 메커니즘을 활용하는 회전 변형 모드를 도입하여 에너지 흡수를 위해 전체 구조 부피를 효과적으로 활용합니다.
튜닝 가능한 기하학적 설계 - 주요 기하학적 매개변수를 조정하여 광범위한 목표 기계적 특성에 대해 구조를 최적화할 수 있으므로 특정 충격 시나리오에 대한 정밀한 보정이 가능합니다.
---
기술 사양
매개변수 설명
구조 유형 재entrant 기하학적 구조를 갖춘 3D 보조 기둥형 허니콤
변형 메커니즘 압축-비틀림 커플링 모드
푸아송 비 음수(보조)
SEA 향상 고속 충격 시 기존 보조 재entrant 허니콤 대비 3.2배
변형 안정성 회전 유도 붕괴 메커니즘을 통해 향상됨
튜닝 가능성 기하학적 매개변수를 통한 광범위한 조정 가능성
제조 적층 제조(SLM, 3D 프린팅)와 호환 가능
---
응용 분야
우수한 고속 충격 성능과 경량 특성으로 인해 이 흡수 장치는 다음과 같은 용도로 이상적입니다.
자동차 충돌 안전성 - 범퍼 빔, 충돌 상자, 측면 충격 구조
항공 우주 보호 시스템 - 동체 충돌 안전성, 랜딩 기어 완충 장치
탄도 및 폭발 보호 - 차량 장갑, 개인 보호 장비
고속 운송 - 철도 및 해상 충격 보호
스포츠 및 레크리에이션 장비 - 헬멧, 고속 충격용 보호 패딩
사양:
Pasia 허니콤 에너지 흡수 장치는 셀 크기, 포일 두께 및 레이어, 알루미늄 등급, 폭 및 길이에 따라 공급될 수 있습니다. 모양과 부품도 고객의 요청에 따라 맞춤 제작할 수 있습니다. 분쇄 강도는 포일 두께와 특수 구조의 성능으로 달성할 수 있습니다.
| 밀도 범위(파운드/입방피트) | 셀 크기 범위(직경 인치) | 합금 | 포일 두께(mm) | 포일 레이어 |
| 1-10 | 1/8, 1/4, 3/8, 3/4, 3/16 등 | 3003/5052 | 0.04, 0.05, 0.06, 0.08, 0.1 | 단일, 이중 또는 삼중 |
| 샘플 로트 | 사양 | D1.5-(0.05+0.05)-3003 | |
| 고객 | 표준 | ||
| 요구 값 | 결론 | 평면 분쇄 강도: 9.6MPa | |
| 테스트 기관 | 시간 |
테스트 항목: 알루미늄 허니콤 평면 분쇄 강도
테스트 데이터
| 일련 번호 | 샘플 이름 | 폭(mm) | 길이(mm) | 최대 하중(N) | 분쇄 강도(MPa) |
| 알루미늄 허니콤 코어 | 49.0 | 48.0 | 27487.99 | 9.70 | |
| 알루미늄 허니콤 코어 | 50.0 | 48.0 | 31790.69 | 9.57 | |
| 알루미늄 허니콤 코어 | 48.0 | 48.0 | 24778.45 | 9.59 | |
| 알루미늄 허니콤 코어 | 48.0 | 50.0 | 30205.60 | 9.52 | |
| 최대값 | 50.0 | 50.0 | 31790.69 | 9.70 | |
| 최소값 | 48.0 | 48.0 | 24778.45 | 9.52 | |
| 평균 | 48.8 | 48.5 | 28565.68 | 9.60 |
테스트 곡선:
