제품 상세 정보:
결제 및 배송 조건:
|
| 호일 두께: | 0.05mm | 크기(mm*mm): | 900*1500 |
|---|---|---|---|
| 표면 처리: | 양극산화처리 | 애플리케이션: | 원자력 발전소 |
| 제품명: | 에너지 흡수체 | 두께: | 25 밀리미터 또는 주문 제작됩니다 |

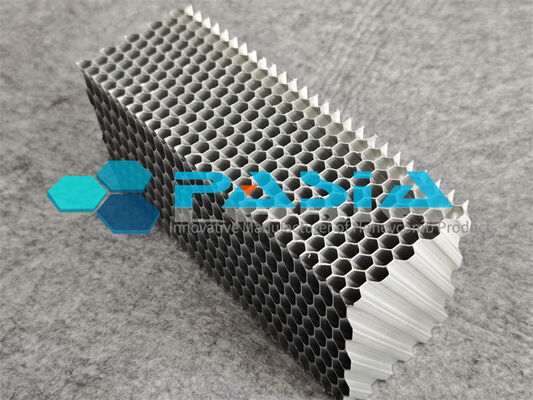

철도 차량 완충용 1250x1250mm 크기의 내식성 크로메이트 코팅 알루미늄 허니콤 에너지 흡수 패드, 안정적인 플래토 응력 특성
20년 이상의 경험을 가진 전문 첨단 허니콤 코어 혁신 및 제조업체인 Pasia Industries는 전 세계 시장에 다목적 허니콤 기반 제품을 공급합니다. 에너지 흡수 허니콤 코어는 접착 본딩을 통한 기존 공정 또는 특수 접착제 사용을 제한한 기계 생산을 통한 혁신적인 공정을 기반으로 생산되어 고온 저항, 내화학성 등 특수 성능을 얻을 수 있습니다. 충분한 기술 노하우와 경험을 바탕으로 다양한 셀 크기, 코어 밀도, 압축 강도, 모양 및 크기의 다양한 응용 분야를 위한 광범위한 표준 및 맞춤형 허니콤 에너지 흡수 장치가 고객에게 성공적으로 공급되었습니다. 알루미늄 허니콤은 높은 강도 대 중량비로 인해 에너지 흡수 응용 분야에 완벽한 소재입니다. 또한 뛰어난 습기 및 내식성을 가지고 있습니다.
알루미늄 허니콤 구조는 낮은 상대 밀도, 제어 가능한 변형 및 안정적인 충격력 특성을 제공하는 철도 차량 충돌 방지 완충 시스템을 위한 이상적인 에너지 흡수 장치로 널리 인정받고 있습니다. 당사의 내식성 크로메이트 코팅 알루미늄 허니콤 에너지 흡수 패드는 철도 완충 응용 분야를 위해 특별히 설계되었으며, 1250x1250mm의 넉넉한 크기로 뛰어난 에너지 흡수 성능과 강력한 환경 내구성을 결합합니다.
---
내식성 크로메이트 코팅
패드는 알루미늄 허니콤 기판에 적용된 크로메이트 전환 코팅을 특징으로 합니다. 이 고급 표면 처리는 다음을 제공합니다:
· 우수한 내부식성 — 크로메이트 필름은 불활성 물리적 장벽 역할을 하여 습기 및 염수 분무와 같은 부식성 매체로부터 알루미늄 기판을 효과적으로 격리합니다.
· "자가 치유" 기능 — 표면 손상이 발생하더라도 코팅은 지속적인 보호 기능을 제공합니다.
· 향상된 내구성 — 철도 차량 및 객차에서 발생하는 열악한 작동 환경에 이상적입니다.
· 입증된 성능 — 크로메이트 전환 코팅 알루미늄 허니콤은 가속 염수 분무 테스트에서 우수한 저항성을 입증했습니다.
이 코팅 기술은 업계에서 잘 확립되어 있으며, HexWeb® CRIII와 같은 제품은 최대 환경 보호를 위해 크로메이트 전환 코팅과 실 코팅을 결합하여 사용합니다.
---
넉넉한 1250x1250mm 형식
1250x1250mm 패드 크기는 철도 완충 응용 분야에 상당한 이점을 제공합니다:
· 전면 커버리지 — 알루미늄 허니콤 에너지 흡수 장치는 일반적으로 운전실 전면 섹션에 통합되어 창문 아래에서 완충기까지 전면 폭 전체를 덮습니다.
· 표준화된 호환성 — 이 치수는 산업 표준 패널 형식(2500x1250mm가 일반 표준이며, 1250x1250은 반 패널 구성)과 일치합니다.
· 효율적인 설치 — 넉넉한 형식으로 개별 흡수 장치 수를 줄여 장착 및 유지 보수를 단순화합니다.
두께 및 기타 치수 사양은 특정 철도 차량 요구 사항을 충족하기 위해 요청 시 맞춤 설정할 수 있습니다.
---
철도 차량 완충 응용 분야
철도 산업에서 알루미늄 허니콤은 완충기, 펜더 및 운전사 보호를 위한 이상적인 소재입니다. 주요 응용 분야 이점은 다음과 같습니다:
· 예측 가능하고 균일한 압축 — 셀이 균일하게 접히고 버클링되어 지지 구조 손상을 방지하는 예측 가능한 하중을 제공합니다.
· 긴 스트로크 에너지 흡수 — 허니콤은 확장된 변형 스트로크에 걸쳐 에너지를 흡수합니다.
· 높은 압축 강도 대 중량비 — 단위 질량당 뛰어난 에너지 흡수율을 제공합니다.
· 최소 반발 — 거의 반발이 없어 에너지가 구조로 되돌아가지 않고 흡수됩니다.
· 경량 및 유지 보수 용이 — 가벼운 무게로 취급, 설치 및 교체가 용이하며 유지 보수가 거의 필요하지 않습니다.
알루미늄 허니콤을 통합한 철도 차량 전면 에너지 흡수 구조는 설계된 에너지 소산 공정에 따라 질서 정연하고 단계적인 변형을 생성합니다. 허니콤에 작용하는 플래토 응력이 클수록 전체 구조의 에너지 소산에 대한 허니콤의 기여도가 커집니다.
---
안정적인 플래토 응력 특성
당사의 에너지 흡수 패드는 철도 완충 시스템에 중요한 요구 사항인 안정적이고 예측 가능한 플래토 응력을 제공합니다:
· 선형 힘 곡선 — 허니콤은 압축 중에 일정한 하중으로 선형 힘 곡선을 생성합니다.
· 조정 가능한 성능 — 다양한 합금, 포일 두께, 셀 크기 및 셀 구성을 사용하여 압축 강도를 수정할 수 있습니다.
· 넓은 압축 강도 범위 — 0.175MPa에서 55MPa까지 다양한 철도 완충 요구 사항에 대한 정밀한 사양을 허용합니다.
· 좁은 공차 — 고급 제조 공정을 통해 압축 강도에 대한 매우 엄격한 공차를 충족할 수 있습니다.
· 사전 압축 옵션 — 허니콤을 부분적으로 사전 압축하여 피크 하중을 제거할 수 있으므로 충격 중 구조 손상 위험을 크게 줄일 수 있습니다.
안정적인 플래토 응력은 에너지 흡수 장치가 철도 운영에서 발생하는 모든 충격 시나리오에서 일관되고 신뢰할 수 있는 성능을 제공하도록 보장합니다.
사양:
Pasia 허니콤 에너지 흡수 장치는 셀 크기, 포일 두께 및 레이어, 알루미늄 등급, 폭 및 길이 등을 기반으로 공급될 수 있습니다. 모양 및 부품도 고객의 요청에 따라 맞춤 설정할 수 있습니다. 압축 강도는 포일 두께 및 특수 구조의 성능으로 달성될 수 있습니다.
| 밀도 범위 (파운드/입방피트) | 셀 크기 범위 (직경 인치) | 합금 | 포일 두께 (mm) | 포일 레이어 |
| 1-10 | 1/8, 1/4, 3/8, 3/4, 3/16 등 | 3003/5052 | 0.04, 0.05, 0.06, 0.08, 0.1 | 단일, 이중 또는 삼중 |
| 샘플 로트 | 사양 | D1.5-(0.05+0.05)-3003 | |
| 고객 | 표준 | ||
| 요구 값 | 결론 | 평면 압축 강도: 9.6MPa | |
| 테스트 기관 | 시간 |
테스트 항목: 알루미늄 허니콤 평면 압축 강도
테스트 데이터
| 일련 번호 | 샘플 이름 | 폭(mm) | 길이(mm) | 최대 하중(N) | 압축 강도(MPa) |
| 알루미늄 허니콤 코어 | 49.0 | 48.0 | 27487.99 | 9.70 | |
| 알루미늄 허니콤 코어 | 50.0 | 48.0 | 31790.69 | 9.57 | |
| 알루미늄 허니콤 코어 | 48.0 | 48.0 | 24778.45 | 9.59 | |
| 알루미늄 허니콤 코어 | 48.0 | 50.0 | 30205.60 | 9.52 | |
| 최대값 | 50.0 | 50.0 | 31790.69 | 9.70 | |
| 최소값 | 48.0 | 48.0 | 24778.45 | 9.52 | |
| X-bar | 48.8 | 48.5 | 28565.68 | 9.60 |
테스트 곡선:
