제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 스틸 | 본딩: | 점용접 또는 레이저 |
|---|---|---|---|
| 재료 두께: | 0.08-0.2mm | 셀 측면 길이: | 0.8-25 밀리미터 |
| 키: | 3~250mm | 응용: | 물 터널 사용 |
| 등급: | SS316L | 기능: | 흐름 교정기 |

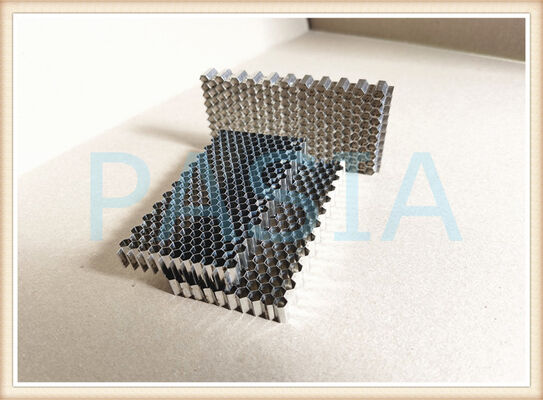

높은 온도 내성 저압 하락 EMI 보호 스테인리스 스틸 꿀집 공기 흐름 정렬기 엔진 흡입 테스트
The High Temperature Tolerance Low Pressure Drop EMI Shielding Stainless Steel Honeycomb Air Flow Straightener is a precision-engineered critical component designed specifically for engine intake testing and advanced airflow management systems이 혁신적인 장치는 고품질의 스테인리스 스틸로 제작된 파시아 꿀집 제품 회사에서까다로운 엔진 테스트 벤치 환경에서 정확한 측정 및 분석을 가능하게 합니다..

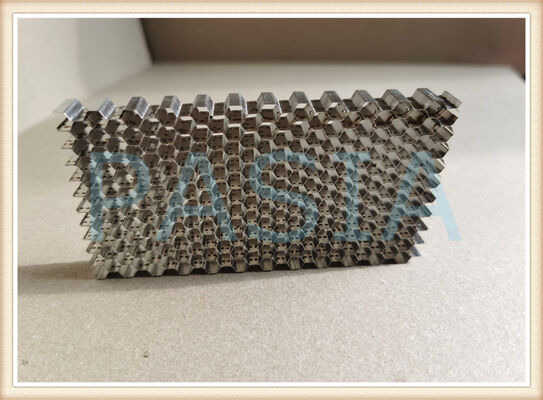

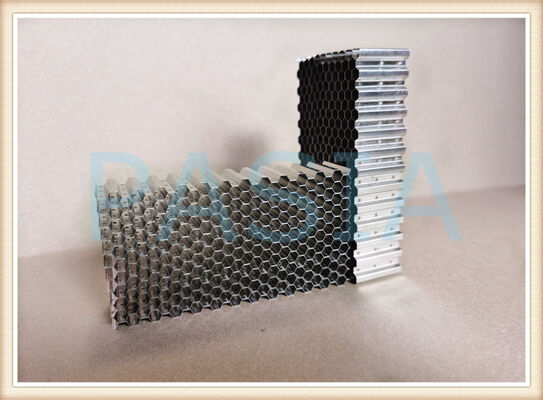

이 제품은 얇은 벽을 가진 육각형 세포로 구성된 꿀집 매트릭스를 가지고 있습니다. 이 디자인은 큰 격동적인 구름을 효과적으로 분해합니다.가로 흐름 속도를 제거합니다., 그리고 회전 효과를 억제하여 신뢰할 수있는 엔진 흡입 성능 데이터에 필수적인 연구 수준의 흐름 품질을 제공합니다.
주요 특징
1고온 내성이
304과 316L 등 우수한 스테인레스 스틸로 제작된 이 직렬기는 탁월한 열 저항을 제공합니다.304 스테인레스 스틸은 대략 500°C까지의 연속 작동에 견딜 수 있습니다., 316L는 약 600 ° C까지 그 한계를 확장합니다. 이것은 제품을 배기가스 회전, 터보 충전기 출구 온도,그리고 연소와 관련된 열 부하가 기존 재료의 한계를 뛰어넘습니다.고온 진공 용접 기술은 극심한 열 조건에서도 구조적 무결성을 보장합니다.
2저압 하락
최대 개방면적은 95%~99%로 꿀집 구조는 공기 흐름에 대한 저항을 최소화하여 최소한의 장애로 공기가 통과 할 수 있습니다.이 낮은 압력 하락은 엔진 흡입 테스트에서 필수적입니다, 흐름 속도 유지 및 에너지 효율을 유지하는 것이 정확한 센서 판독 및 신뢰할 수있는 테스트 결과를 위해 중요합니다.전형적인 압력 하락은 약 80~180 Pa에서 10 m/s, 길이와 지름의 비율과 세포 크기에 따라 달라집니다.
3EMI 보호
스테인리스 스틸 구조는 우수한 전자 자기 간섭 (EMI) 보호 기능을 제공하며 민감한 테스트 장비를 외부 소음 및 전자 자기 장애로부터 보호합니다.엔진 흡입 테스트 환경에서, 데이터 수집 시스템및 통신 장비는 발화 시스템 및 고전압 부품과 가까운 곳에서 작동합니다.이 보호 기능은 신호 무결성과 측정 정확성을 보장합니다..
4부식 저항성
304 및 316L 스테인리스 스틸 등급에서 사용할 수 있으며, 제품은 습기, 화학 물질,엔진 시험 시설에서 흔히 발견되는 연소 부산물.
5사용자 정의 가능한 디자인
폭넓은 사양으로 제공되며, 0.05mm에서 0.2mm까지의 엽지 두께와 0.8mm에서 30mm까지의 코어 크기를 포함합니다. 사용자 정의 크기, 모양 및 표면 처리 (화면,전기가 없는 니켈 접착, 분말 코팅) 은 엔진 흡입 테스트의 특정 요구 사항을 충족하도록 조정 할 수 있습니다.
6소음 격리
꿀집 구조는 고속 공기 흐름에 의해 발생하는 소음을 억제하여 음향 제어가 중요한 엔진 테스트 셀 환경에 이상적입니다.
신청서
이 스테인리스 스틸 꿀집 공기 흐름 직렬기는 엔진 흡입 테스트 및 관련 응용 프로그램에서 필수적입니다:
· 자동차 엔진 테스트 벤치: MAF 센서 캘리브레이션, 가솔렛 반응 테스트 및 엔진 성능 매핑을위한 입수 공기 흐름 안정화.
· 항공 우주 추진 시험: 성능 평가 및 개발 테스트를 위해 터빈 엔진 및 제트 흡입 흐름 조건화.
· 수소 및 천연 가스 시험 벤치: 높은 온도 내성이 고화열이있는 대체 연료 엔진 테스트에 적합합니다.
· 터보 충전기 및 슈퍼 충전기 개발: 강제 인덕션 시스템 테스트 및 최적화를 위해 입수 공기 흐름 관리.
· 모터스포츠 및 고성능 엔진 개발: 경주 엔진 캘리브레이션 및 역량 측정기 테스트를 위한 정밀 공기 흐름 제어.
· 산업용 환기 및 EMI 보호: 민감한 전자 환경, 가스 밀폐, 통신 장비 및 의료 장치에서 공기 흐름 관리.
사양
| 셀 크기 (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0.8 |
| 높이 범위 (mm) | 50-450 | 50-450 | 50~150 | 50~150 | 5-100 | 5-90 | 5~60 | 5~60 | 3-30 | 3-25 |
| 필름 두께 (mm) | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.076 | 0.05 |
| 큐브 밀도 (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| 재료 | SS304, SS316 또는 SS316L | |||||||||
| 용접 | 단점 용접 한 지역 5 점 또는 레이저 용접 | |||||||||
| 형태 | 사용자 정의 모양은 링, 판, 루프 등으로 제한되지 않습니다 | |||||||||
