제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 파라 아라미드 종이 | 호일 사고: | 0.05, 0.06 또는 0.076mm |
|---|---|---|---|
| 셀 크기: | 2, 3, 5, 8mm | 경도: | H18 |
| 키: | 맞춤형 | 제품명: | 파라 아라미드 벌집 코어 |

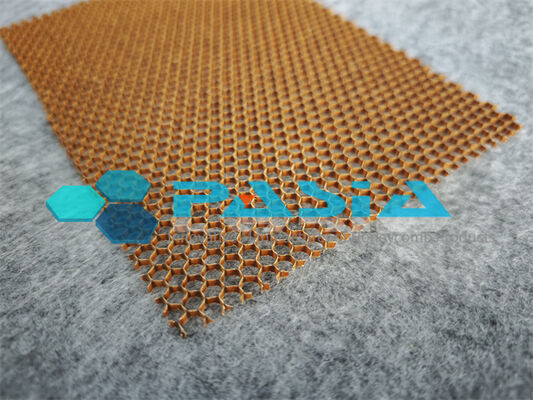

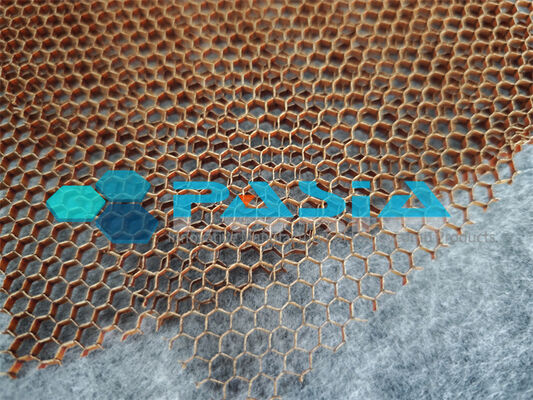

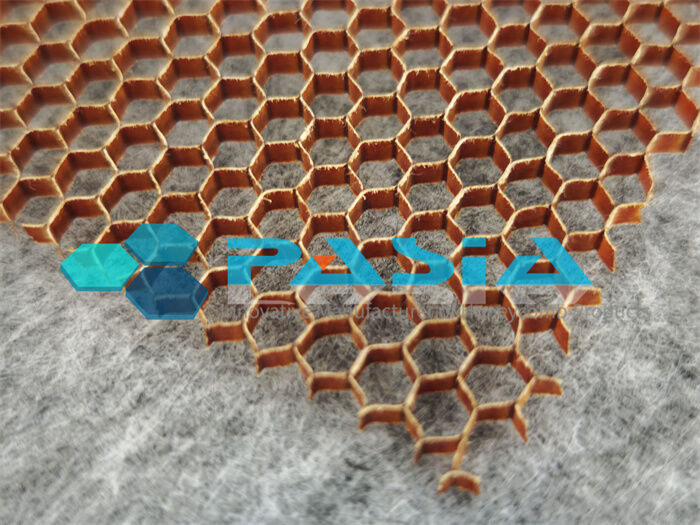

헬리콥터 로터 블레이드용 고강성 경량 아라미드 허니콤
헬리콥터 로터 블레이드는 상상할 수 있는 가장 까다로운 구조 환경 중 하나에서 작동합니다. 끊임없는 굽힘, 비틀림, 원심 하중 및 진동과 함께 정확한 형상 유지를 요구하는 공기 역학적 힘에 노출됩니다. 블레이드 샌드위치 구조의 코어 재료는 강성을 유지하고 무게를 최소화하며 피로 수명을 보장하는 데 결정적인 역할을 합니다.
당사의 고강성 경량 아라미드 허니콤은 로터 블레이드 응용 분야를 위해 특별히 설계되었습니다. 블레이드 굽힘 및 비틀림에 저항하는 데 필요한 탁월한 비강성, 허브에 대한 원심 하중을 줄이는 데 필요한 초저밀도, 성능 저하 없이 수백만 사이클을 견딜 수 있는 피로 저항성을 제공합니다.
이것은 범용 코어가 아닙니다. 이것은 회전익 항공기의 고유한 요구 사항을 위해 설계된 코어입니다.
---
2. 로터 블레이드에 아라미드 허니콤을 사용하는 이유는 무엇입니까?
로터 블레이드는 다음과 같은 코어 재료를 필요로 합니다:
· 공기 역학적 굽힘 및 비틀림 하에서 형상 유지
· 강성 손실 또는 크리프 없이 주기적 하중 견딤
· 외부 물체(새, 파편, 우박) 충격 흡수
· 모든 날씨 작동 시 습기 및 부식 방지
· 복합 스파 및 스킨에 안정적으로 접착
· 원심력 최소화 및 탑재량 개선을 위한 경량 유지
아라미드 허니콤은 이러한 모든 요구 사항을 독특하게 충족합니다. 알루미늄 허니콤과 달리 부식되거나 갈바닉 문제가 발생하지 않습니다. 폼 코어와 달리 우수한 전단 강성과 피로 성능을 제공합니다. 일반 종이 허니콤과 달리 아라미드 섬유는 높은 인성과 손상 내성을 제공합니다.
일반적인 특징은 다음과 같습니다:
1. 고온에 대한 우수한 내성으로 인해 오토클레이브 공정에서 200°C 이상의 온도에서 코어를 사용할 수 있습니다.
2. 밀도 범위는 29-160kg/m³로 다양하여 다양한 용량 구조 요구 사항을 충족합니다.
3. 특히 폼 코어 재료에 비해 매우 높은 전단 강도를 가지므로 경량 구조에 더 적합합니다.
4. 다른 허니콤 코어 재료에 비해 높은 인성과 손상 저항성;
난연성, 저연, 저독성 (항공기의 가장 엄격한 난연 및 연기 표준 준수);
5. 우수한 크리프 및 피로 특성으로 중장기 사용이 가능합니다.
6. 높은 습도 강도로 고습 환경에서 사용할 수 있습니다.
7. 가공이 용이하여 생산 비용 절감;
8. 내식성 (습기 또는 접촉하는 다른 매체에 의해 부식되지 않으며, 금속 허니콤과 같이 탄소 섬유와 전기화학적으로 반응하지 않음);
9. 금속 및 유리 섬유 재료에 비해 우수한 단열 및 방음 성능;
10. 동일한 무게에서 더 나은 단열 및 방음 성능을 제공하여 더 편안하고 에너지 절약 및 환경 보호에 기여합니다.
가공이 용이하며 금속 허니콤보다 작동이 편리합니다.
노멕스 허니콤 코어의 기계적 특성
| 허니콤 셀 크기 (mm)) |
밀도 (Kg/ m3) |
평면 압축 강도(MPa) | 평면 전단 특성(Mpa) | ||||
| 순수 코어 재료 | 샌드위치 구조 | 강도 | 계수 | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
노멕스 허니콤 코어의 기계적 특성 2
| 코어 유형 | 밀도 ( kg/m3) |
안정 압축 강도 (Mpa) |
L 전단 특성(Mpa) | W 전단 특성(Mpa) | |||||||
| 강도 | 계수 | 강도 | 계수 | ||||||||
| 유형 | 최소 | 유형 | 최소 | 유형 | 최소 | 유형 | 최소 | 유형 | 최소 | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
응용 분야:
극고강도 파라-아라미드 허니콤 코어는 고성능 비금속 코어로, 대부분의 응용 분야에서 성능을 희생하지 않고 상당한 무게 감소를 달성하기 위해 유리 섬유 및 노멕스® 허니콤 코어 재료를 대체할 수 있습니다. 파라-아라미드 섬유 허니콤의 용도로는 보트 데크, 항공기 갤리, 바닥재, 칸막이, 항공기 앞뒤 가장자리, 레이돔, 플랩, 접근 패널 및 도어가 있습니다.
