제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 파라 아라미드 종이 | 호일 사고: | 0.05, 0.06 또는 0.076mm |
|---|---|---|---|
| 셀 크기: | 2, 3, 5, 8mm | 경도: | H18 |
| 키: | 맞춤형 | 제품명: | 파라 아라미드 벌집 코어 |

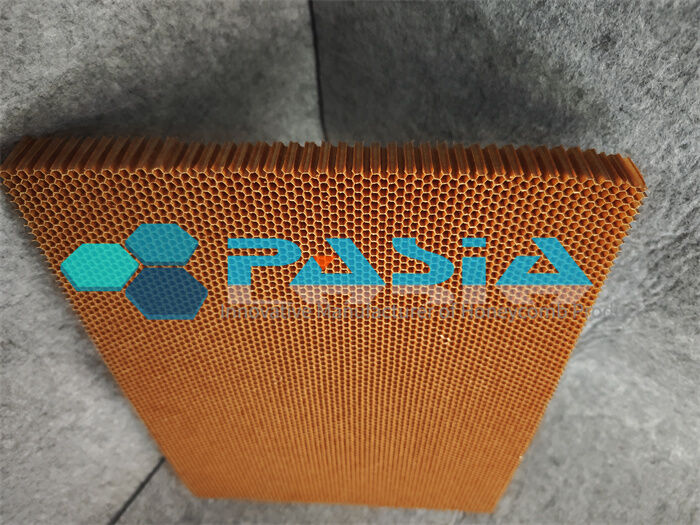

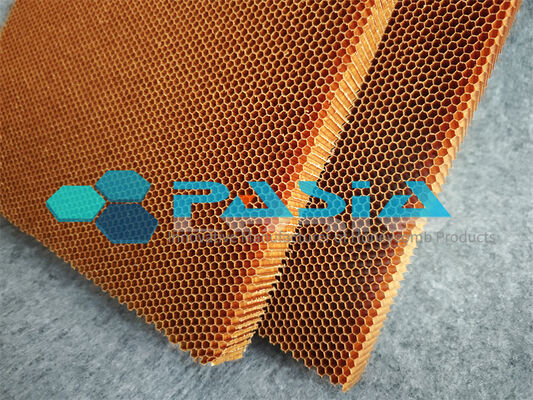

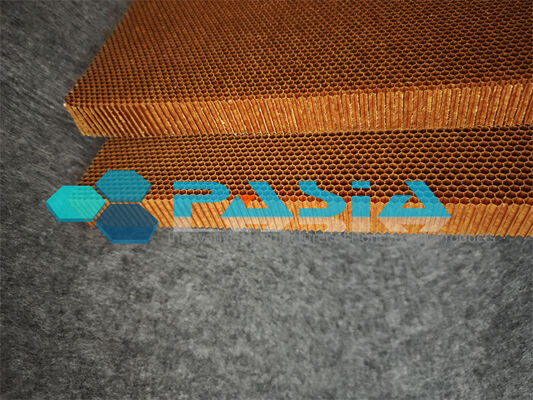

드론 항공기 구조용 초연한 아라미드 꿀집 핵
초연한 아라미드 꿀집 핵은 무인 항공기 (UAV) 에 대한 고성능 구조 핵 재료로, 비행기 몸체 패널, 날개,그리고 복합 샌드위치 구조. 아라미드 섬유 종이 (메타 아라미드 (Nomex®) 또는 파라 아라미드 (Kevlar®) 으로부터 제조되며, 열에 내성이 있는 페놀성 거미로 浸透되어 있습니다.이 꿀집 핵은 낮은 밀도의 특별한 조합을 제공합니다., 높은 특이 강도와 신뢰할 수있는 열 성능 항공 산업이 확장 된 범위와 유료 화물 용량을 위해 가벼운 무게를 점점 더 우선시하고 있기 때문에아라미드 꿀집 코어는 현대 드론 설계의 핵심 요소가 되었습니다., 구조물 무게의 모든 그램을 절약하는 것이 직접적으로 운영 효율성을 향상시키는 것으로 나타납니다.
재료 및 건축
핵은 아라미드 섬유 종이 시트에서 만들어지며, 단절에 열성 접착제로 결합되어, 육각형 세포 구성으로 확장됩니다.그리고 열에 내성이 있는 페놀성 거미에 담아내고이 제조 과정은 균일한 세포 기하학과 일관된 기계적 특성을 가진 딱딱하고 가벼운 세포 구조를 생성합니다.파라 아라미드 변형 (케블러® 기반) 은 중량 측면에서 메타 아라미드 코어보다 향상된 성능을 제공합니다., 강도, 경직성, 피로 저항성1 밀리 케블러® N636과 같은 초연한 파라 아라미드 종이 기술에서의 최근의 발전은 이제 20 kg/m3 이하의 밀도와 꿀집 코어를 만들 수 있습니다., 20~30% 가벼운 샌드위치 패널을 생산합니다. 29 kg/m3의 일반적인 메타 아라미드 코어보다.
주요 기능 및 혜택
· 극저밀도: 20kg/m3에서 144kg/m3까지의 밀도에서 사용할 수 있으며, 각기 다른 구조 요구 사항에 맞게 1.83mm에서 9.5mm의 세포 크기를 제공합니다.
· 높은 강도/중량 비율: 강철보다 9배 이상 높은 특이 강도, 최소한의 질량에서도 뛰어난 부하를 견딜 수 있는 능력을 제공합니다.
· 우수한 압축 및 절단 성능: 안정화 된 압축 강도는 64 kg/m3 밀도에서 최대 3.9 MPa에 도달하며, 판 절단 강도는 최대 2.0 MPa (L 방향) 이다.
· 방화 저항성: 객실 내부에 대한 FAR 25.853 및 화물 부지에 대한 FAR 25.855에 따라 자동 소화 특성.
· 열 안정성: 180°C까지의 작동 온도, 평면 압축 강도 유지 85%를 초과하고 높은 온도 조건에서 절단 성능 유지 65%를 초과합니다.
· 부식 및 환경 저항성: 물, 석유, 연료 및 곰팡이 성장에 저항하며 다양한 운영 환경에서 장기적인 내구성을 보장합니다.
· 우수한 다이 일렉트릭 특성: 낮은 다이 일렉트릭 상수는 라도메 및 안테나 인접 구조에 적합합니다.
· 좋은 형성성: 복잡한 항공기 기하학에 대한 곡선 및 윤곽 모양으로 열으로 형성 될 수 있습니다.
노멕스 꿀집 핵 의 기계적 특성
| 꿀집 세포의 크기 (mm) |
밀도 (kg/m)3) |
일반 압축 강도 (MPa) | 평면 절단 특성 (Mpa) | ||||
| 순수한 핵물질 | 샌드위치 구조 | 강도 | 모듈 | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
노멕스 꿀집 핵 2의 기계적 특성
| 핵심 타입 | 밀도 (kg/m3) |
Stab.comp.str (Mpa) |
L 깎기 특성 (Mpa) | W 절단 속성 (Mpa) | |||||||
| 강도 | 모듈 | 강도 | 모듈 | ||||||||
| 유형 | 미인 | 유형 | 미인 | 유형 | 미인 | 유형 | 미인 | 유형 | 미인 | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80 ((E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96 ((E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
적용:
Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applications. 파라 아라미드 섬유 꿀집 사용은 보트 데크, 항공기 요리, 바닥, 파티션, 항공기 앞면과 뒷면, 라도마, 플래프, 액세스 패널 및 문을 포함합니다.
