제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 파라 아라미드 종이 | 호일 사고: | 0.05, 0.06 또는 0.076mm |
|---|---|---|---|
| 셀 크기: | 2, 3, 5, 8mm | 경도: | H18 |
| 키: | 맞춤형 | 제품명: | 파라 아라미드 벌집 코어 |

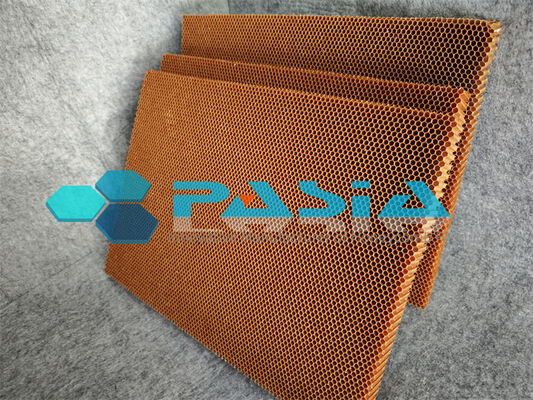

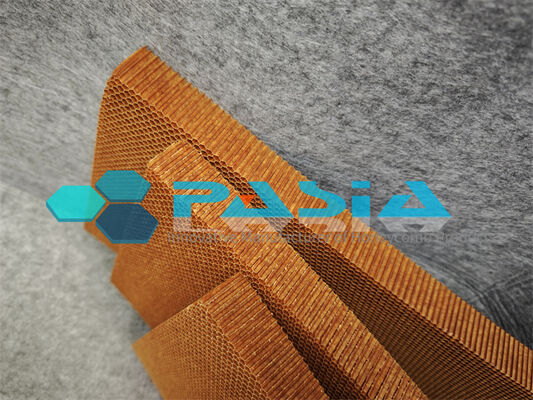

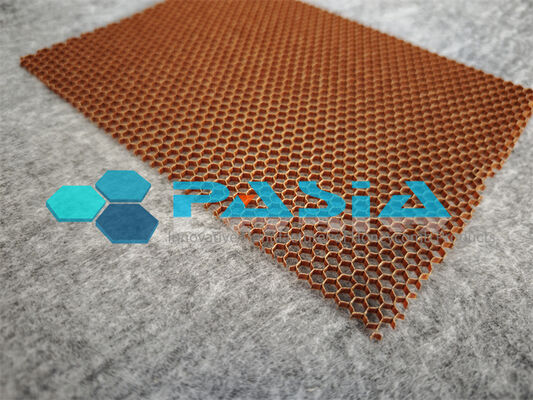

경량 난연 아라미드 허니콤 코어 (항공우주 내장 패널용)
본 제품은 강화 스킨 사이에 접착된 경량 아라미드 허니콤 코어로 제작된 항공우주 내장용 샌드위치 패널입니다. FAR 25.853의 엄격한 항공기 객실 내장재 난연 요구 사항을 충족하면서 탁월한 강도 대 중량비를 제공합니다.
주요 특징
· 초경량 구조: 아라미드 섬유 허니콤 코어는 구조적 무결성을 손상시키지 않으면서 패널 무게를 크게 줄입니다.
· 우수한 난연 성능: 낮은 열 방출과 최소한의 연기 배출을 갖춘 자체 소화 특성
· 높은 강도 대 중량비: 기존 코어 재료에 비해 단위 중량당 우수한 기계적 특성
· 내식성: 습기, 화학 물질 및 곰팡이 성장에 대한 고유한 저항성
· 우수한 열 안정성: 최대 180°F(82°C)의 사용 온도
응용 분야
· 오버헤드 수납함
· 천장 패널
· 객실 측벽
· 파티션 및 격벽
· 갤리 및 화장실 구조
노멕스 허니콤 코어의 기계적 특성
| 허니콤 셀 크기(mm)) |
밀도 (Kg/ m3) |
평면 압축 강도(MPa) | 평면 전단 특성(Mpa) | ||||
| 순수 코어 재료 | 샌드위치 구조 | 강도 | 계수 | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
노멕스 허니콤 코어 2의 기계적 특성
| 코어 유형 | 밀도 ( kg/m3) |
안정화 압축 강도 (Mpa) |
L 전단 특성(Mpa) | W 전단 특성(Mpa) | |||||||
| 강도 | 계수 | 강도 | 계수 | ||||||||
| 유형 | 최소 산업 | 유형 | 최소 산업 | 유형 | 최소 산업 | 유형 | 최소 산업 | 유형 | 최소 산업 | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
응용 분야:
고성능 비금속 코어인 초고강도 파라-아라미드 허니콤 코어(고급 응용 분야용)는 대부분의 응용 분야에서 성능을 희생하지 않고 상당한 무게 감소를 달성하기 위해 유리섬유 및 노멕스® 허니콤 코어 재료를 대체할 수 있습니다. 파라-아라미드 섬유 허니콤의 용도로는 보트 데크, 항공기 갤리, 바닥재, 파티션, 항공기 전연 및 후연, 레이돔, 플랩, 접근 패널 및 도어 등이 있습니다.
