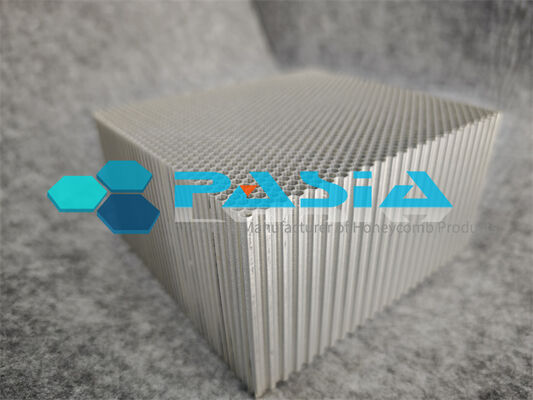

꿀집 헤인 214 1.0mm 두께 자동 레이저 용접 밀봉 가스 터빈 밀봉

Honeycomb Haynes 214 1.0 mm 두께의 자동 레이저 용접 씰 가스 터빈 씰

1. 재료 특성

Haynes 214는 독특한 이트륨 미세 합금으로 강화된 니켈-크롬-알루미늄-철 초합금입니다. 이 제품은 최대 1260°C의 극한 온도에서 뛰어난 내산화성을 나타내며 침탄 및 염소 유발 부식에 대한 탁월한 저항성을 나타냅니다. 밀도가 8.05g/cm²이고 탄성 계수가 217kN/mm²인 Haynes 214는 가스 터빈의 벌집형 씰 구조를 제조하는 데 이상적인 소재로 널리 알려져 있습니다.

2. 자동 레이저 용접 공정

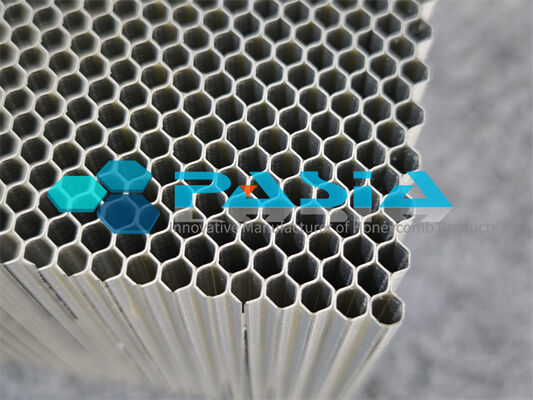

본 제품은 첨단 자동 레이저 용접 기술을 사용하여 제작되었습니다. 고에너지 밀도 레이저 빔을 열원으로 사용하는 레이저 용접은 높은 에너지 밀도, 깊은 침투력, 고효율, 정밀도, 탁월한 제어 가능성 등 뚜렷한 장점을 제공합니다. 1.0mm 두께의 Haynes 214 포일은 연속적인 육각형 벌집 셀 구조로 정밀하게 성형되었습니다. 진공 브레이징과 자동 레이저 용접 설비를 갖춘 세계적으로 소수의 제조업체만이 허니콤 제품을 효율적으로 대량 생산할 수 있습니다. Haynes International에서 공급하는 214® RTW™ 용접 와이어는 특수 처리된 표면을 갖추고 있어 자동 용접 장비에서 원활한 와이어 공급을 보장하고 접촉 팁 마모를 줄입니다.

3. 작동 원리

벌집형 씰은 가스 터빈의 중요한 흐름 제어 구성요소입니다. 작동 원리는 회전하는 씰 톱니와 고정된 허니컴 라이너 사이에 매우 작은 간격을 유지하는 것입니다. 벌집형 셀은 가스 흐름에 대한 조절 및 소용돌이 효과를 통해 누출 흐름을 크게 줄입니다. 작동 중에 씰 톱니와 허니컴 사이에 불가피한 마찰 접촉이 발생합니다. Haynes 214 벌집 구조는 우수한 마모성을 제공하여 마찰 중 열 부하를 제한하고 씰 톱니의 손상을 방지합니다. 설치 위치에 따라 허니컴 씰은 주로 팁 씰, 다이어프램 씰, 샤프트 엔드 씰로 분류됩니다.

4. 응용

이 제품은 주로 항공 엔진, 산업용 가스 터빈 및 증기 터빈의 열간 밀봉 어셈블리에 사용됩니다. 특정 응용 분야에는 공기 역학적 손실을 줄이고 효율성을 향상시키는 블레이드 팁 씰이 포함됩니다. 벌집 구조는 습기 제거 효과도 제공하여 증기 침식으로부터 블레이드를 보호합니다. 가스 터빈 외에도 Haynes 214 허니콤 씰은 화염 차단 장치, 연소기, 촉매 변환기, 의료 폐기물 소각 시스템 및 산화 저항이 중요한 기타 정적 응용 분야에도 널리 사용됩니다.

5. 적용사례

학술 연구에서는 BNi‑5 니켈 기반 필러 금속으로 브레이징된 Haynes 214 시트로 만든 허니컴 라이너 재료의 고속 마찰 성능에 대해 체계적으로 연구되었습니다. 실험에 따르면 브레이징 공정은 특히 1000°C의 고온 노출 후 기계적 특성에 큰 영향을 미치는 것으로 나타났습니다. 실제 엔지니어링 분야에서 Haynes 214로 만든 벌집형 씰은 U-2 항공기, 우크라이나 GT25000 가스 터빈 및 중국 J-10 전투기 엔진의 엔진에 성공적으로 적용되었습니다. 초박형 니켈 기반 초합금에 대한 레이저 미세 용접 절차의 지속적인 개선을 통해 이 기술은 가스 터빈과 같은 고급 장비에 더욱 폭넓은 적용 가능성을 약속합니다.

정밀성을 위한 설계 - 기술 사양

당사의 허니컴 씰 제품 라인은 다음과 같은 유연한 사양을 지원합니다.

장점
