GH3536 압축기 스테이터 적용용 꿀집 밀봉 세그먼트

GH3536 압축기 스테이터 적용용 꿀집 밀봉 세그먼트

GH3536 Honeycomb Seal Segment는 항공기 엔진 및 가스 터빈의 압축 스타터 애플리케이션을 위해 특별히 설계된 정밀 엔지니어링 가스 경로 밀폐 부품입니다.니켈 기반의 GH3536 초연금 엽지 ∼ 하스텔로이 X (UNS N06002) 의 중국적 동등 ∼ 이 꿀집 밀봉 세그먼트는 지원 반지 또는 지원 세그먼트에 진공 용조로 용조됩니다., 단계 간 누출을 효과적으로 줄이고 엔진 효율을 향상시키고 연료 소비를 줄이는 완전한 밀폐 집합체를 형성합니다.

GH3536 (전에는 GH536로 지정되어) 는 고체 용액 강화 니켈-크롬-철-몰리브덴um 초합금으로 산화 저항성, 부식 저항성,그리고 좋은 형성성 및 용접성그것은 항공 엔진 제조에서 가장 널리 사용되는 슈퍼 합금 중 하나이며 반 세기 이상 사용 된 것으로 입증되었습니다.

2재료 장점 GH3536 초연금

2.1 구성 및 강화 메커니즘

GH3536은 Ni-Cr-Fe 기반의 고분해 용액 강화 가공 초합금이며, 크롬과 몰리브덴을 주요 강화 요소로 사용합니다. 합금에는 상대적으로 높은 철 함량이 있습니다.0 ∼ 200.0%) 로 원자재 비용을 효과적으로 줄이는 동시에 높은 온도에서 뛰어난 성능을 유지합니다.

원소 함수 (Wt.) 함수
니켈 (Ni) 밸런스 (≈47.5~53%) 매트릭스 원소, 안정적인 아우스테니트 구조를 제공합니다
크롬 (Cr) 20.5~23.0% 고온 산화 및 진식 저항을 위한 핵심 원소
몰리브덴 (Mo) 8.0~10.0% 주요 고체 용액 강화 원소
철 (Fe) 17.0~20.0% 비용 절감, 공정 호환성
코발트 (Co) 0.5~2.5% 보조 강화, 미끄러지기 저항을 향상
텅스텐 (W) 0.2~1.0% 보조 강화

2.2 주요 물질 특성

· 작동 온도: 900°C 이하의 장기 사용; 1080°C까지의 단기 노출
· 산화 및 경식 저항성: 산화 및 경식 매체 (황을 함유 한 가스 및 하로이드 포함) 에 대한 특별한 저항성
· 형성성 및 용접성: 우수한 냉동 및 뜨거운 작업 형성성 및 용접 성능
· 크립 & 래프터 강도: 900 °C 이하의 중간 크립 및 래프터 강도
· 미세 구조: 미세하고 균일하게 분포된 TiN 및 M6C 탄화물과 함께 아우스테니트 행렬
밀도: 8.28~8.3g/cm3
· 녹는 범위: 1295~1381°C

3제품 디자인 및 특징

3.1 꿀집 구조

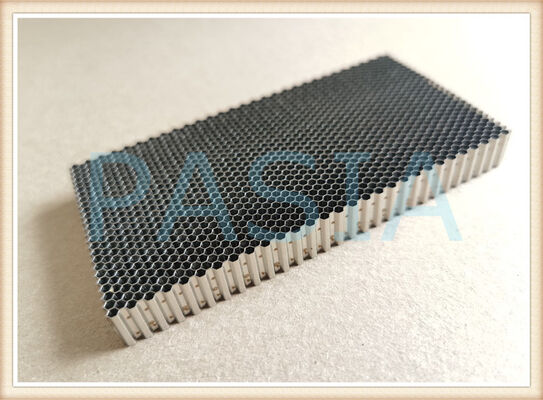

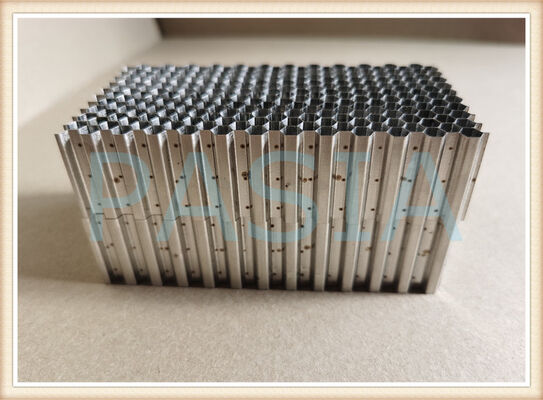

밀봉 세그먼트는 GH3536 초연금 엽서로 정밀하게 형성 된 정규 육각형 꿀집 세포 구조를 갖추고 있습니다. 대표적인 사양은 다음과 같습니다.

매개 변수 사양
셀 지름 (기록 된 원) 0.8mm (최고 3.0mm까지 사용자 정의)
필름 벽 두께 0.05mm (또는 0.1mm)
세포 기하학 정규 육각형
지원 세그먼트 재료 스테인리스 스틸 또는 초연금 (GH4169, GH907, GH600 등)

3.2 용접 과정

꿀집 핵은 BNi-2와 같은 니켈 기반 용합을 사용하여 정밀 진공 용접을 통해 지원 반지 또는 지원 세그먼트에 연결됩니다.

중요한 프로세스 성과:

· 채권율 ≥ 99.5%
· 인터페이스 품질: 얇은 곡물, 균일한 미세 구조, 용연 매듭 부식
· 기계적 강도: 평면 팽창 강도는 50MPa에 이른다. 탁월한 강도와 강도
· 관절 강도 (800°C): 팽창 강도 ≥315 MPa, 절단 강도 ≥140 MPa

3.3 밀폐 원칙

압축기 작동 중, 회전 블레이드 끝은 중원압력으로 꿀집 구조를 부드럽게 절단하여 최적의 방사성 클리어런스를 형성합니다.이 "활동적 인 마모" 디자인 은 꿀집 핵 이 희생 될 수 있는 벗겨질 수 있는 층 으로 기능 할 수 있게 해 준다, 가스 경로 누출을 최소화하면서 블레이드를 보호합니다. 꿀집 밀폐는 전통적인 미궁 밀폐에 비해 누출을 50~70% 줄일 수 있습니다.

4기술 사양

4.1 재료 시스템

부품 재료 특성
꿀집 핵 GH3536 (Hastelloy X) 산화 저항성, 변형성, 900°C 용량
지원 링 / 지원 GH4169, GH907, GH600, 또는 스테인리스 스틸 서비스 조건에 맞춘
용접 필러 BNi-2, BNi-4, BNi-5 니켈 기반, 진공 용접에 호환

4.2 성능 지표

매개 변수 값
최대 작동 온도 900°C (장기); 1080°C (단기)
누출 감소 50~70% 기존의 미로 밀폐에 비해
꿀벌 결합률 ≥ 99.5%
평면 팽창 강도 ≥ 50 MPa
사용 기간 엔진 수리 간격과 호환

5. 압축기 스테이터 응용

5.1 전형적인 설치

GH3536 꿀집 밀폐 세그먼트는 압축기 스테터 집합에 설치되어 고정 된 잎과 회전하는 날개 끝 사이의 중요한 밀폐 인터페이스를 형성합니다.그것은 특히:

· 고압 압축기 (HPC) 스타터 윙 집합
· 압축기 배열 밀폐 구역
· 압축기 로터와 스테터 사이의 단계 간 밀폐

5.2 왜 GH3536 압축기 스테터

· 열 호환성: 압축기 부문은 상당한 온도 경사도를 경험합니다
· 산화 저항성: 고속, 고온 공기 흐름의 산화로부터 보호
· 굴착성: 0.05mm 얇은 벽의 꿀집 구조는 최적의 블레이드 톱 클리어런스 통제를 제공합니다
· 검증된 신뢰성: GH3536는 항공 엔진 핫 엔드 부품에서 광범위한 서비스 역사를 가진 성숙한 합금입니다

정밀성을 위해 설계된 기술 사양

우리의 꿀집 봉인 제품 라인은 다음과 같은 유연한 사양을 지원합니다:

장점
