| 재료: | 파라 아라미드 종이 | 호일 사고: | 0.05, 0.06 또는 0.076mm |
|---|---|---|---|
| 셀 크기: | 2, 3, 5, 8mm | 경도: | H18 |
| 키: | 맞춤형 | 제품명: | 파라 아라미드 벌집 코어 |

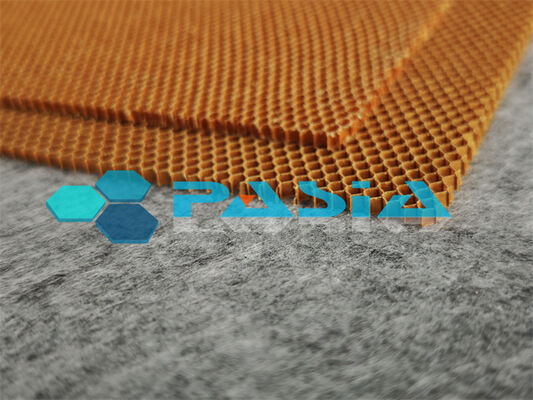

배기 슈라우드를 위한 열 차폐 경량 아라미드 허니콤 코어
열 차폐 경량 아라미드 허니콤 코어는 항공우주, 방위, 자동차 및 산업 분야의 배기 슈라우드 및 열 보호 응용 분야를 위해 특별히 설계된 고성능 비금속 샌드위치 코어 재료입니다.
아라미드 섬유 종이(메타-아라미드 또는 파라-아라미드, Nomex® 또는 Kevlar®에 해당)로 제조되고 내열성 페놀 수지로 코팅된 이 허니콤 코어는 금속 대안의 무게의 일부만으로도 뛰어난 단열, 구조적 강도 및 화재 안전성을 제공합니다.
자연에서 가장 효율적인 기하학적 구조인 육각형 셀 구조는 재료 활용을 극대화하면서 열 및 기계적 하중을 고르게 분산시킵니다. 터빈 배기 덕트, 엔진 베이 슈라우드 또는 고온 산업용 파이프를 보호하든 이 코어 재료는 기존 솔루션의 무게 부담 없이 응용 분야에서 요구하는 열 장벽을 제공합니다.
---
2. 코어 장점
2.1 우수한 열 차폐 및 단열
매개변수 값
열 전도율 0.03~0.05 W/m·K (알루미늄 100~200 W/m·K 대비)
연속 사용 온도 -55°C ~ +180°C (+200°C까지 고급 수지 시스템 사용 시)
최대 단기 노출 +260°C ~ +300°C
유리 섬유 대비 열 저항 유리 섬유 대안보다 20% 가벼움
허니콤 셀 내부에 갇힌 공기는 효과적인 단열 장벽을 생성합니다. 알루미늄보다 약 3,000~6,000배 낮은 열 전도율로 이 코어는 뜨거운 배기 부품에서 인접 구조물로의 열 전달을 극적으로 줄여 민감한 장비를 보호하고 객실 열 축적을 줄이며 전반적인 시스템 효율성을 향상시킵니다.
2.2 초경량 구조
밀도 범위 29 ~ 144 kg/m³ (1.8 ~ 9.0 lb/ft³)
고체 재료 대비 무게 동등한 금속 구조보다 최대 60% 가벼움
유리 섬유 대비 무게 20% 가벼움
배기 슈라우드 설계에서 절약되는 모든 킬로그램은 탑재량 증가, 항속 거리 연장 및 연료 소비 감소로 직접 이어집니다. 29kg/m³의 낮은 밀도로 이 코어는 엔지니어가 무게 목표를 희생하지 않고 열 보호를 달성할 수 있도록 합니다.
2.3 자체 소화 화재 안전성
속성 성능
자체 소화 시간 < 1초 (NOMEX® 종이만 해당)
난연성 준수 FAR 25.853 부록 F 파트 I 및 V
연기 배출 저연기 및 저독성
화염 침투 FAR 파트 25 부록 F에 따라 내성 있음
녹고 열을 전도하는 알루미늄 허니콤과 달리 당사의 아라미드 코어는 자체 소화되며 연소를 지지하지 않습니다. 페놀 수지 매트릭스는 가열 시 탄화 반응을 일으켜 산소 공급을 차단하고 화염을 진화시키는 물리적 장벽을 생성합니다. 이러한 능동적인 화재 차단 특성은 연료 라인, 유압유 및 고온이 높은 화재 위험을 초래하는 엔진 베이 및 배기 구역에서 중요한 보호 기능을 제공합니다.
2.4 추가 성능 이점
· 내식성 – 본질적으로 비금속; 갈바닉 부식, 습기 및 화학적 공격에 면역
· 절연 특성 – 우수한 전기 절연체; 전자기 간섭 없음
· 내충격성 – 우수한 피로 및 내충격성을 갖춘 높은 인성
· 진동 감쇠 – 효과적인 음향 및 진동 단열
· 성형성 – 곡면 성형을 위한 우수한 성형성
Nomex 허니콤 코어의 기계적 특성
| 허니콤 셀 크기 (mm)) |
밀도 (Kg/ m3) |
평면 압축 강도(MPa) | 평면 전단 특성(Mpa) | ||||
| 순수 코어 재료 | 샌드위치 구조 | 강도 | 계수 | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Nomex 허니콤 코어 2의 기계적 특성
| 코어 유형 | 밀도 ( kg/m3) |
안정화 압축 강도 (Mpa) |
L 전단 특성(Mpa) | W 전단 특성(Mpa) | |||||||
| 강도 | 계수 | 강도 | 계수 | ||||||||
| 유형 | 최소 산업 | 유형 | 최소 산업 | 유형 | 최소 산업 | 유형 | 최소 산업 | 유형 | 최소 산업 | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
응용 분야:
극도로 높은 강도의 파라-아라미드 허니콤 코어는 대부분의 응용 분야에서 성능을 희생하지 않고 상당한 무게 감소를 달성하기 위해 유리 섬유 및 Nomex® 허니콤 코어 재료를 대체할 수 있는 고성능 비금속 코어입니다. 파라-아라미드 섬유 허니콤의 용도로는 보트 데크, 항공기 갤리, 바닥재, 칸막이, 항공기 앞뒤 가장자리, 레이돔, 플랩, 접근 패널 및 도어가 있습니다.
